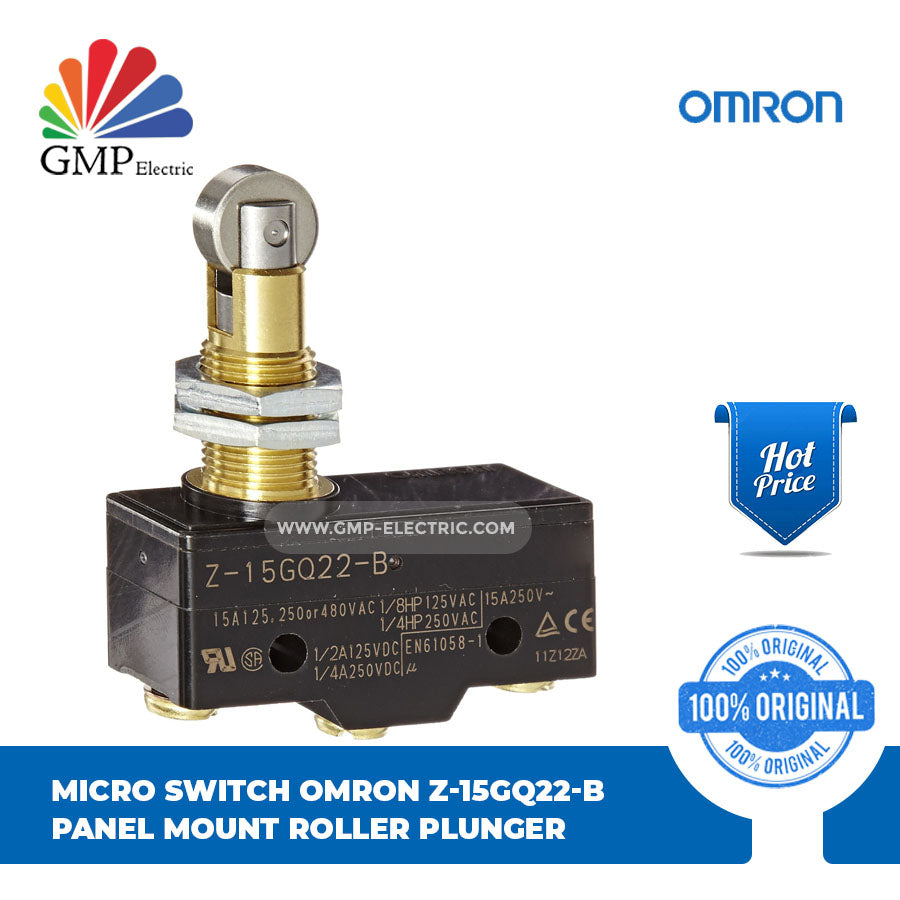

Omron Z‑15GQ22‑B adalah micro switch tipe panel‑mount dengan roller plunger actuator, direkayasa untuk penggunaan industri dan otomasi. Memiliki peringkat arus tinggi (hingga 15 A) dan presisi tingkatan tinggi.
Spesifikasi Teknis
-
Model: Z‑15GQ22‑B (seri Z‑15GQ)
-
Tegangan: hingga 250 VAC (non-induktif/resistif), 250 VDC; 15 A resistif
-
Kontak: SPDT (Single-Pole Double-Throw); NO/NC tersedia
-
Arus Maks: 15 A (AC), 6 A (DC)
-
Operating Force: 2.45–3.43 N (≈250–350 gf)
-
Pretravel (PT): max 0.4 mm
-
Operating Position: 33.4 mm
-
Overtravel (OT): ≥ 3.58 mm
-
Mekanikal Life: 10 juta siklus
-
Electrical Life: 500 ribu siklus
-
Suhu Operasi: –25 °C hingga +80 °C
-
Mounting: Panel‑mount menggunakan baut M4 + mur actuator (torque 2.94–4.9 N·m)
-
Terminal: Screw‑type dengan washer internal
-
Kontak Material: Silver murni (rivet)
-
Perlindungan: IP00 (tidak kedap debu/air)
Fitur Utama
-
Arus Tinggi 15 A: Kapasitas switching besar dengan akurasi tinggi berkat mekanisme snap-action
-
Actuator Roller Plunger: Cocok untuk aplikasi dengan gerakan linier panel
-
Desain Industri Kuat: Housing dan terminal dirancang untuk ketahanan dan kemudahan pemasangan
-
Presisi Tinggi: Kontak tanggap cepat, ideal untuk sensing dan kontrol posisi
-
Mounting Panel Stabil: Dilengkapi mur actuator dengan tork pasti untuk pemasangan rapih
