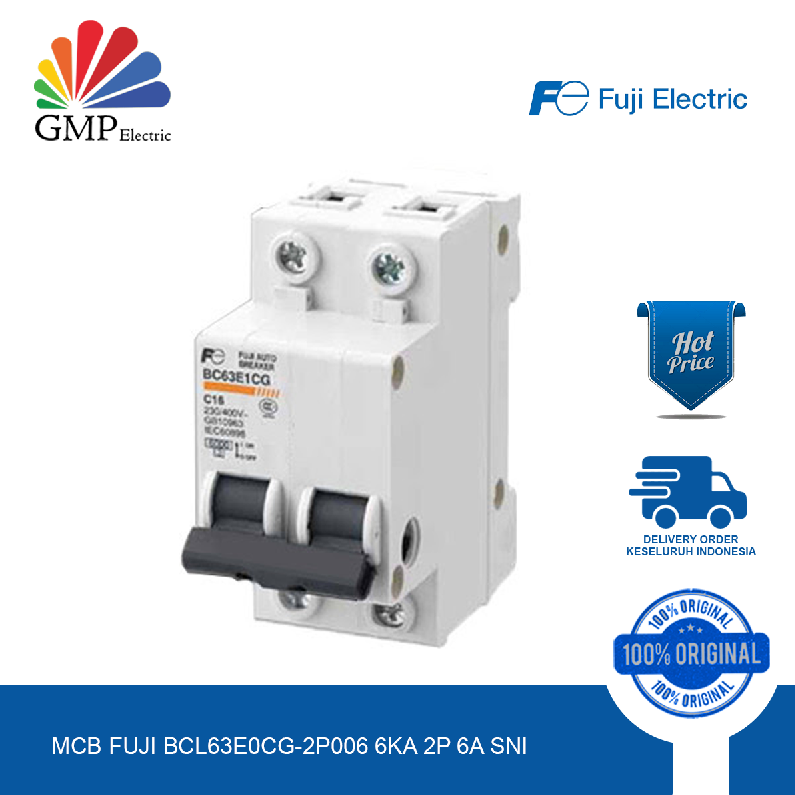

MCB Fuji BCL63E0CG-2P006 6kA 2P 6A SNI

• Merupakan miniature circuit breaker (MCB) dari Fuji Electric seri BCL63E0.

• Versi 2-pole (2P), dengan arus nominal 6 A dan kapasitas pemutusan 6 kA.

• Tipe kurva trip C‑curve, ideal untuk beban umum seperti penerangan dan beban induktif ringan

• Standarnya telah mendukung sertifikasi SNI (Standar Nasional Indonesia).

⚙️ Spesifikasi Teknis

Berdasarkan dokumen teknis seri BCL63E0

Arus & Tegangan:

• Rated Current (In): 6 A

• Rated Voltage (Un): 230/400 VAC (2-pole → 400 V AC)

• Rated Insulation Voltage (Ui): 500 V

• Rated Impulse Voltage (Uimp): 4 kV

Pemutusan Arus:

• Breaking Capacity (Icn): 6 kA (standar E0)

• Ada pula versi 10 kA (H0) di seri yang sama.

Karakteristik Trip:

• C-tripping: memicu pada arus 5–10 kali In (sekitar 30–60 A), cocok untuk beban umum.

Daya Tahan:

• Electrical Endurance: ~8.000 siklus

• Mechanical Endurance: ~20.000 siklus (untuk tipe E0 MCB)

Lingkungan Operasi:

• Suhu kerja: –25 °C hingga +45 °C

• Degree of Protection: IP20 (perlindungan terhadap benda padat >12 mm, tidak tahan air)

Ukuran & Mekanik:

• Lebar per pole: 18 mm → total sekitar 36 mm untuk 2‑pole

• DIN‑rail mounting (35 mm rail)

• Terminal kapasitas kabel: rigid up to 35 mm², flexible up to 25 mm²

• Torsi sekrup: 2,5 N·m (umumnya)

• ON = Merah, OFF = Hijau → indikator visual posisi saklar

📋 Ringkasan Spesifikasi

🛠️ Aplikasi dan Kegunaan

Dirancang untuk memberikan proteksi terhadap beban umum seperti penerangan, stop kontak, motor kecil, dan beban induktif. Cocok digunakan pada panel distribusi listrik rumah atau industri ringan. Fitur C‑curve mencegah trip palsu saat beban start‑up awal.
