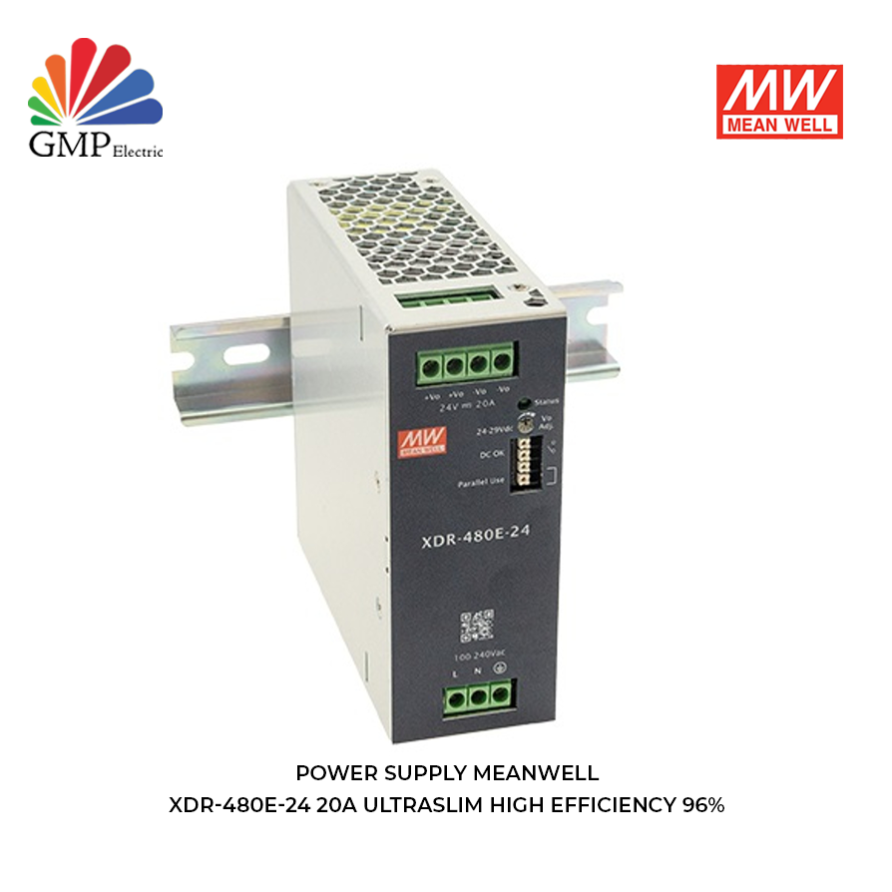

Power supply DIN rail · Mean Well XDR-480E
Mean Well XDR-480E-24 adalah power supply switching (SMPS) untuk rel DIN dengan output 24V 20A (480 W) dan tegangan input 85~264VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -40~+70°C.
Dimensi
48 × 125,2 × 125 mm
Keunggulan seri XDR-480E
- Bodi ramping, lebar hanya 48 mm
- Input 85~264VAC dengan PFC
- Sertifikasi global multi-bidang (ITE 62368-1, industri 61558-1/-2-16, 61010)
- Efisiensi hingga 96%, daya tanpa beban di bawah 1,2W
- Rangkaian pembatas arus konstan terintegrasi
- Bisa diparalel berbagi arus hingga 1.920W (3+1)
- Proteksi hubung singkat, beban lebih, tegangan lebih dan suhu lebih
- Tanpa kipas, pendinginan konveksi
- Over voltage category III
- Suhu kerja -40~+70°C (derating di atas 50°C), bisa dipakai hingga ketinggian 5.000 m
- Kontak relay DC OK, pasang di rel DIN TS-35/7.5 atau 15
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
20A |
| Daya rated |
480W |
| Ripple & noise (maks.) |
120mVp-p |
| Rentang setel tegangan |
24~29V |
| Input |
|---|
| Tegangan input AC |
85~264VAC |
| Tegangan input DC |
120~370VDC |
| Frekuensi |
47~63Hz |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih (105~130%), Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-40~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
48 × 125,2 × 125 mm |
| Berat |
0,89 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
IEC/EN 62368-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 61558-1/-2-16, TUV, CB, RCM, CCC, EAC, BSMI, KC, BIS |
| Merek / model |
Mean Well XDR-480E-24 |
Aplikasi (saran pabrikan)
- Sistem kontrol industri
- Peralatan fabrikasi semikonduktor
- Otomasi pabrik
- Peralatan elektromekanis
- Pengisi baterai (battery charger)
Pertanyaan umum
Berapa arus maksimal Mean Well XDR-480E-24?
Arus output rated XDR-480E-24 adalah 20A pada 24V, dengan daya rated 480W.
Apakah tegangan output XDR-480E-24 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 24~29V.
Berapa tegangan input XDR-480E-24?
XDR-480E-24 menerima input 85~264VAC atau 120~370VDC.
Berapa ukuran dan berat XDR-480E-24?
Menurut datasheet Mean Well, ukurannya 48 × 125,2 × 125 mm dan beratnya sekitar 0,89 kg.
Catatan: Data dari datasheet resmi Mean Well XDR-480E (revisi 2025-06-06 (MW Australia); 2026-04-10 (salinan simpex)). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: XDR480E24, Meanwell XDR-480E-24, power supply 24V 480W, SMPS 24V 20A, power supply DIN rail 24V
