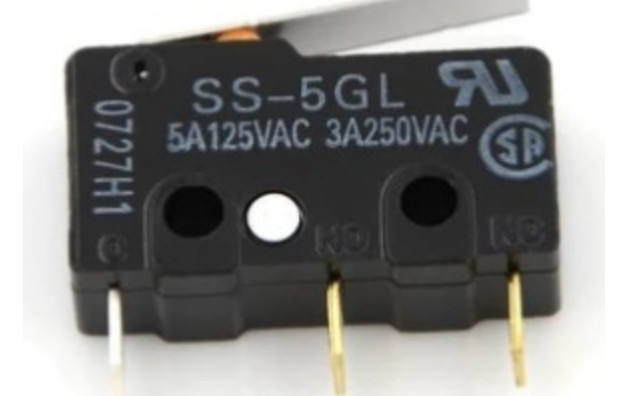

Saklar Omron SS-5GL adalah salah satu tipe micro switch atau snap action switch produksi Omron, yang dirancang untuk memberikan respons cepat dan presisi pada perubahan posisi tuas atau aktuator.
Berikut deskripsinya:
1. Jenis dan Fungsi
-
Jenis: Micro switch dengan lever (tuas lurus).
-
Fungsi utama: Mengubah kondisi rangkaian listrik (ON/OFF) dengan pergerakan mekanis kecil dan gaya tekan ringan.
-
Banyak digunakan di peralatan elektronik, mesin industri, perangkat rumah tangga, printer, dan aplikasi otomasi.
2. Spesifikasi Umum
-
Model: SS-5GL
-
Tipe aktuator: Straight lever (tuas lurus)
-
Kapasitas kontak: 5 A pada 125/250 VAC
-
Kekuatan aktuasi (Operating Force): ±50 gf (gram-force)
-
Tipe terminal: Solder terminal (untuk disolder ke kabel atau PCB)
-
Daya tahan mekanis: ±10 juta siklus (tanpa beban)
-
Daya tahan listrik: ±300.000 siklus (dengan beban terukur)
3. Keunggulan
-
Respons sangat cepat karena mekanisme snap action.
-
Umur pakai panjang.
-
Ukuran kecil dan mudah dipasang.
-
Konsistensi performa tinggi, cocok untuk aplikasi presisi.
4. Contoh Penggunaan
-
Sensor posisi pintu/lid (door switch).
-
Limit switch pada printer atau mesin CNC.
-
Deteksi akhir perjalanan (end stop) pada sistem otomasi.
