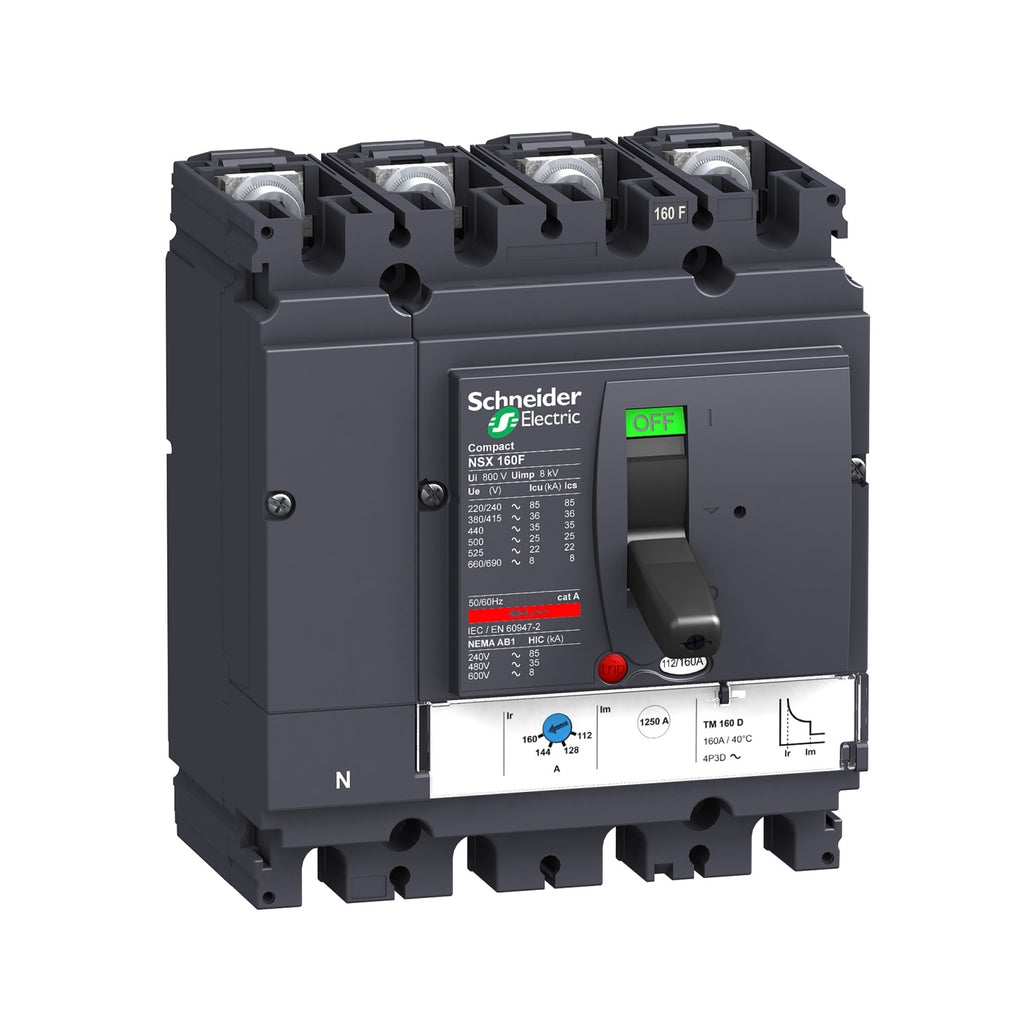

ComPacT NSX generasi baru adalah pemutus sirkuit model NSX160F yang memiliki 4 kutub dan dirancang khusus untuk aplikasi distribusi listrik. Beberapa fitur utama termasuk:
-
Tipe Produk: Pemutus sirkuit
-
Aplikasi: Distribusi listrik
-
Kutub: 4P (4 kutub)
-
Kutub Dilindungi: 3D (3 kutub dilindungi)
-
Posisi Netral: Kiri
-
Arus Terukur: 125 A pada suhu 40 °C
-
Tegangan Operasional: 690 V AC 50/60 Hz
-
Isolasi: Sesuai dengan EN/IEC 60947-2
-
Kategori Penggunaan: Kategori A
-
Kapasitas Pemutusan Korsleting Maksimum (Icu):
- 85 kA pada 220/240 V AC
- 36 kA pada 380/415 V AC
- 35 kA pada 440 V AC
- 30 kA pada 500 V AC
- 22 kA pada 525 V AC
- 8 kA pada 660/690 V AC
- 35 kA pada 480 V AC (UL 508)
-
Tingkat Kinerja: F 36 kA 415 V AC
-
Nama Unit Trip: TM-D
-
Teknologi Unit Trip: Termal-magnetik
-
Fungsi Proteksi: LI (Proteksi kelebihan beban)
-
Tipe Kontrol: Toggle
-
Mode Pemasangan: Tetap
-
Tegangan Insulasi: 800 V AC 50/60 Hz
-
Tahan Impuls Tegangan: 8 kV
-
Kapasitas Pemutusan Korsleting Layanan (Ics):
- 85 kA pada 220/240 V AC
- 36 kA pada 380/415 V AC
- 35 kA pada 440 V AC
- 30 kA pada 500 V AC
- 22 kA pada 525 V AC
- 8 kA pada 660/690 V AC
-
Daya Tahan Mekanis: 40.000 siklus
-
Daya Tahan Listrik:
- 40.000 siklus pada 440 V In/2
- 20.000 siklus pada 440 V In
- 15.000 siklus pada 690 V In/2
- 7.500 siklus pada 690 V In
-
Daya Dissipasi per Kutub: 10,78 W
-
Dukungan Pemasangan: Plat belakang
-
Posisi Pemasangan: Horizontal dan vertikal, datar di bagian belakang
-
Jarak Koneksi: 35 mm
-
Tipe Proteksi:
- L: Proteksi kelebihan beban (termal)
- I: Proteksi korsleting (magnetik)
-
Peringkat Unit Trip: 125 A pada suhu 40 °C
-
Penyesuaian Pick-Up Lama Waktu: Dapat disesuaikan (0,7...1 x In)
-
Penyesuaian Tunda Proteksi Lama Waktu:
- Rentang tetap: 120…400 s pada 1,5 x In
- 15 s pada 6 x Ir
-
Pengaturan Proteksi Netral: Tanpa proteksi (3D)
-
Penyesuaian Pick-Up Proteksi Instan: Tetap (1250 A)
-
Proteksi Kelebihan Arus Bumi: Tanpa
-
Jumlah Slot untuk Auxiliaries Listrik: 5 slot
-
Dimensi:
- Lebar (W): 140 mm
- Tinggi (H): 161 mm
- Kedalaman (D): 86 mm
-
Berat Bersih: 2,6 kg
-
Standar: EN/IEC 60947
-
Sertifikasi: CCC, EAC, Marine
NSX160F menjamin kinerja yang handal, kepatuhan terhadap standar internasional, dan kemudahan pemasangan dalam berbagai sistem distribusi listrik.
