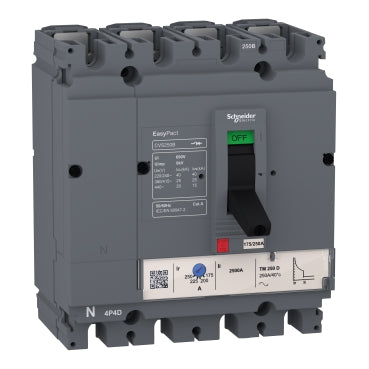

EasyPact CVS Moulded Case Circuit Breaker (MCCB) 4P adalah pemutus sirkuit performa tinggi yang dirancang untuk perlindungan instalasi distribusi listrik yang memerlukan proteksi pada empat kutub, termasuk netral. Dengan unit trip **Thermal-Magnetic (TMD)**, pemutus sirkuit ini adalah pilihan ekonomis dan andal untuk berbagai aplikasi di bangunan komersial maupun industri. Perangkat ini memiliki desain tipe fixed dengan koneksi depan untuk instalasi yang mudah dan efisien.
Varian Produk 4P dan Kompatibilitas:
Berikut adalah varian produk **4P** yang tersedia dalam rentang arus 100A hingga 250A. Semua varian ini memiliki kapasitas pemutusan **25 kA** pada 380/415 V AC.
-
TM16D (LV510310): Arus trip termal (Ir) 11.2-16 A, arus trip magnetik (Im) 190 A.
-
TM25D (LV510311): Arus trip termal (Ir) 17.5-25 A, arus trip magnetik (Im) 300 A.
-
TM32D (LV510312): Arus trip termal (Ir) 22.4-32 A, arus trip magnetik (Im) 400 A.
-
TM40D (LV510313): Arus trip termal (Ir) 28-40 A, arus trip magnetik (Im) 500 A.
-
TM50D (LV510314): Arus trip termal (Ir) 35-50 A, arus trip magnetik (Im) 500 A.
-
TM63D (LV510315): Arus trip termal (Ir) 44.1-63 A, arus trip magnetik (Im) 600 A.
-
TM80D (LV510316): Arus trip termal (Ir) 56-80 A, arus trip magnetik (Im) 640 A.
-
TM100D (LV510317): Arus trip termal (Ir) 70-100 A, arus trip magnetik (Im) 800 A.
-
TM125D (LV516312): Arus trip termal (Ir) 87.5-125 A, arus trip magnetik (Im) 1250 A.
-
TM160D (LV516313): Arus trip termal (Ir) 112-160 A, arus trip magnetik (Im) 1250 A.
-
TM200D (LV525312): Arus trip termal (Ir) 140-200 A, arus trip magnetik (Im) 2000 A.
-
TM250D (LV525313): Arus trip termal (Ir) 175-250 A, arus trip magnetik (Im) 2500 A.
Spesifikasi Teknis:
-
Poles: 4P.
-
Jenis Trip Unit: TMD (Thermal-Magnetic).
-
Arus Nominal (In): 100 A, 160 A, 250 A.
-
Kapasitas Pemutusan (Icu): 25 kA pada 380/415 V AC.
-
Kapasitas Pemutusan Servis (Ics): 100% Icu.
-
Standar: Memenuhi standar IEC 60947-2.
-
Tingkat Proteksi: IP40.
Fitur Produk:
-
Perlindungan Menyeluruh: Menyediakan proteksi beban berlebih (dapat diatur) dan hubung singkat pada empat kutub.
-
Performa Handal: Dengan kapasitas pemutusan tinggi (25 kA), ideal untuk berbagai aplikasi distribusi.
-
Mudah Dipasang: Desain tipe fixed dengan koneksi depan memudahkan instalasi di panel.
-
Keamanan Terjamin: Sesuai dengan standar internasional dan merupakan perangkat kelas II pada permukaan depan.
---
