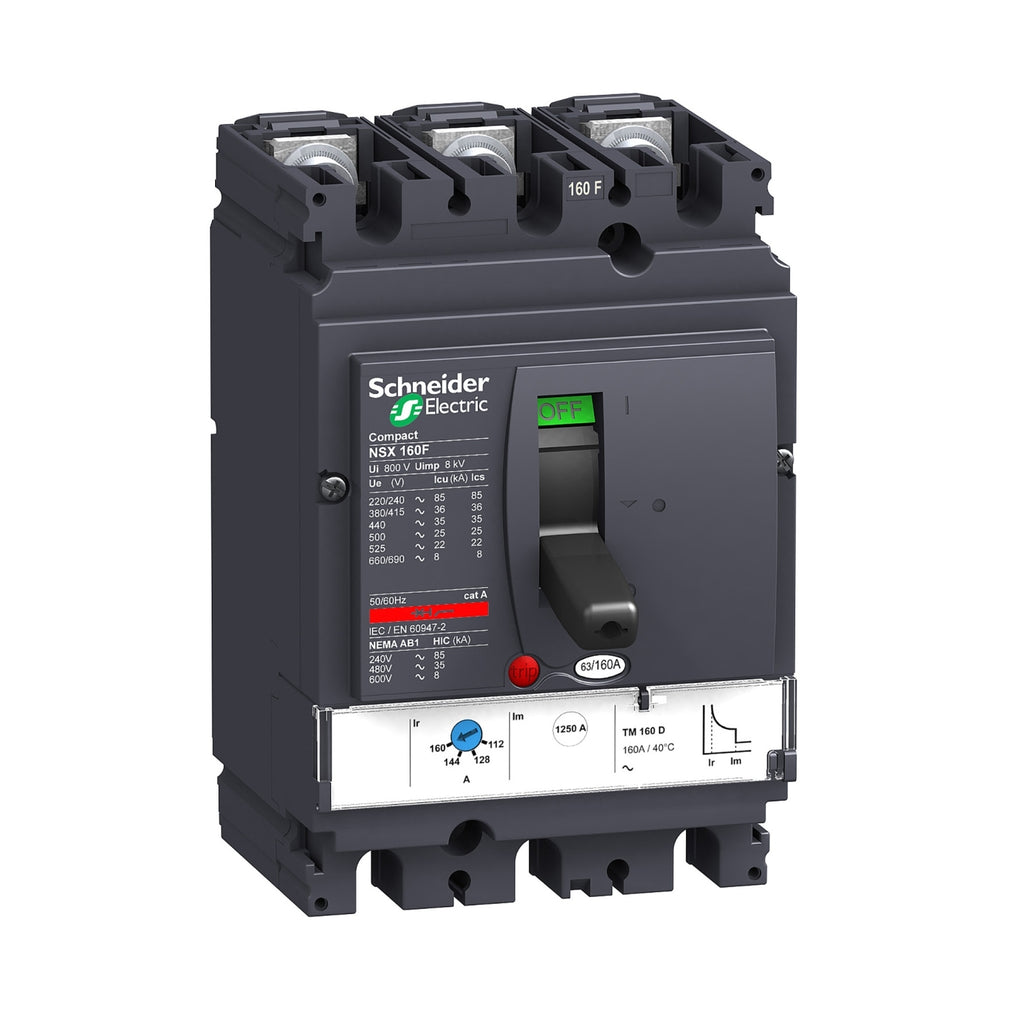

Breaker Schneider Compact NSX160F 3P 125A (87.5-125A) 36kA C16F3TM126

Deskripsi Circuit Breaker NSX160F (Versi 125A):

Fitur Utama:

• Tipe Produk: Circuit Breaker
• Poles: 3P (Tiga Kutub)
• Arus Nilaian [In]: 125 A pada 40 °C
• Voltage Operasional [Ue]: 690 V AC 50/60 Hz
• Network Type: AC
• Suitability for Isolation: Ya, sesuai dengan EN/IEC 60947-2
• utilisation category: Category A
• Protected Poles Description: 3D

Kapasitas dan Proteksi:

• [Icu] Rated Ultimate Short-Circuit Breaking Capacity:
  • 85 kA pada 220/240 V AC 50/60 Hz
  • 36 kA pada 380/415 V AC 50/60 Hz
  • 35 kA pada 440 V AC 50/60 Hz
  • 30 kA pada 500 V AC 50/60 Hz
  • 22 kA pada 525 V AC 50/60 Hz
  • 8 kA pada 660/690 V AC 50/60 Hz
  • 35 kA pada 480 V AC 50/60 Hz (Conforming to UL 508)
• Performance Level: F 36 kA 415 V AC
• Trip Unit Name: TM-D (Thermal-Magnetic)
• Trip Unit Technology: Thermal-magnetic
• Trip Unit Protection Functions: LI (Long-time and Instantaneous)
• Control Type: Toggle
• Circuit Breaker Mounting Mode: Fixed

Daya Tahan dan Kualitas:

• Daya Tahan Mekanis: 40000 siklus
• Daya Tahan Listrik:
  • 40000 siklus pada 440 V In/2
  • 20000 siklus pada 440 V In
  • 15000 siklus pada 690 V In/2
  • 7500 siklus pada 690 V In
• Mounting Support: Backplate
• Mounting Position: Horizontal dan Vertikal
• Connection Pitch: 35 mm

Proteksi dan Pengaturan:

• Protection Type:
  • L (Overload Protection - Thermal)
  • I (Short-Circuit Protection - Magnetic)
• Trip Unit Rating: 125 A pada 40 °C
• Long-time Pick-up Adjustment Type Ir (thermal protection): Adjustable, Rentang 0.7...1 x In
• Long-time Protection Delay Adjustment Type tr: Tetap, Rentang 120…400 s pada 1.5 x In dan 15 s pada 6 x Ir
• Instantaneous Protection Pick-up Adjustment Type Ii: Tetap, Rentang 1250 A

Dimensi dan Lingkungan:

• Width (W): 105 mm
• Height (H): 161 mm
• Depth (D): 86 mm
• Berat Bersih: 2.2 kg
• Standar: EN/IEC 60947
• Sertifikasi Produk: CCC, EAC, Marine
