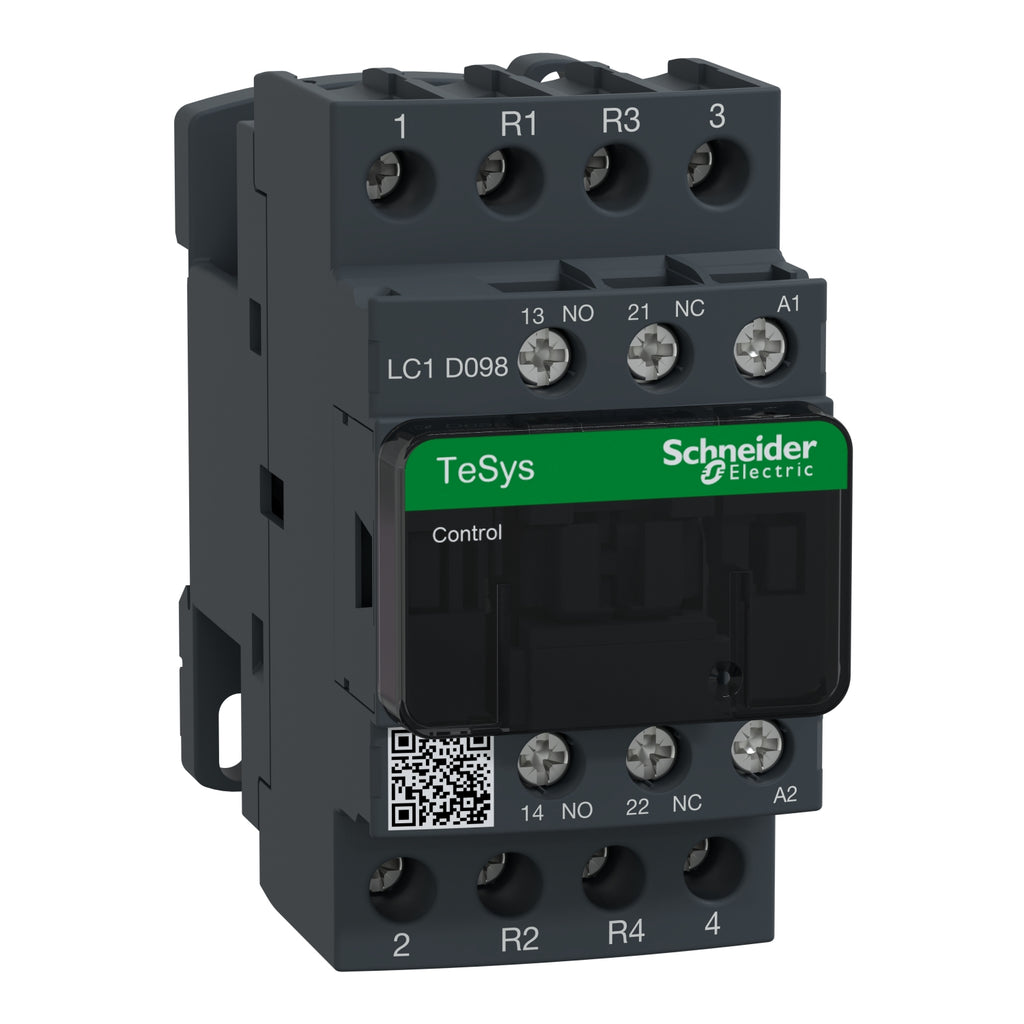

Schneider LC1D098 (varian: LC1D098M7, LC1D098FD, LC1D098BD, LC1D098F7, LC1D098B7, LC1D098P7, LC1D098E7, LC1D098MD) adalah kontaktor 4 kutub (2NO + 2NC) dari seri TeSys Deca, dirancang khusus untuk aplikasi beban resistif non-induktif hingga 20A / 690V AC-1. Dilengkapi dengan 1 kontak bantu NO dan 1 kontak bantu NC yang telah memenuhi standar mirror contact, kontaktor ini memberikan keandalan tinggi bahkan hingga 3600 siklus per jam dalam lingkungan kerja sampai 60°C.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D098B7), 48VAC (LC1D098E7), 110VAC (LC1D098F7), 220VAC (LC1D098M7), 230VAC (LC1D098P7)
-
DC: 24VDC (LC1D098BD), 110VDC (LC1D098FD), 220VDC (LC1D098MD)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D098
-
Kontak Utama: 4P (2 NO + 2 NC)
-
Kontak Bantuan: 1 NO + 1 NC (mirror contact certified)
-
Tegangan Koil: AC & DC (24V - 230V)
-
Arus Nominal: 20A (AC-1)
-
Tegangan Operasional Maksimum: 690V AC / 250V DC
-
Daya Dissipasi per Kutub: 1.56 W
-
Frekuensi Operasi: Hingga 3600 siklus/jam
-
Durabilitas Mekanis: 15 juta siklus
-
Durabilitas Elektrik: 0.3 juta siklus @ 20A AC-1
-
Pemasangan: DIN rail atau sekrup
-
Tipe Terminal: Screw clamp
-
Suhu Operasional: -40°C hingga +60°C
-
Dimensi (HxWxD): 85 x 45 x 92 mm
-
Berat: ±0.365 kg
Fitur Produk:
-
4 kutub ideal untuk pengendalian beban resistif non-induktif
-
Mirror contact & mechanically linked sesuai IEC 60947
- Konstruksi kompak (lebar hanya 45 mm), mudah dipasang di panel
- Koil tersedia dalam berbagai tegangan AC maupun DC
-
Daya tahan tinggi: cocok untuk aplikasi dengan siklus tinggi
-
Standar perlindungan tinggi: IP20, tahan getaran & guncangan
- Telah tersertifikasi IEC, UL, CSA, CCC, EAC, Marine
Aplikasi:
- Sistem pencahayaan dan pemanas industri
- Pemutus beban resistif non-induktif
- Panel distribusi dan sistem kontrol otomatis
- Instalasi kelistrikan dengan beban AC-1
- Solusi kontrol untuk HVAC, oven, atau beban non-motor lainnya
