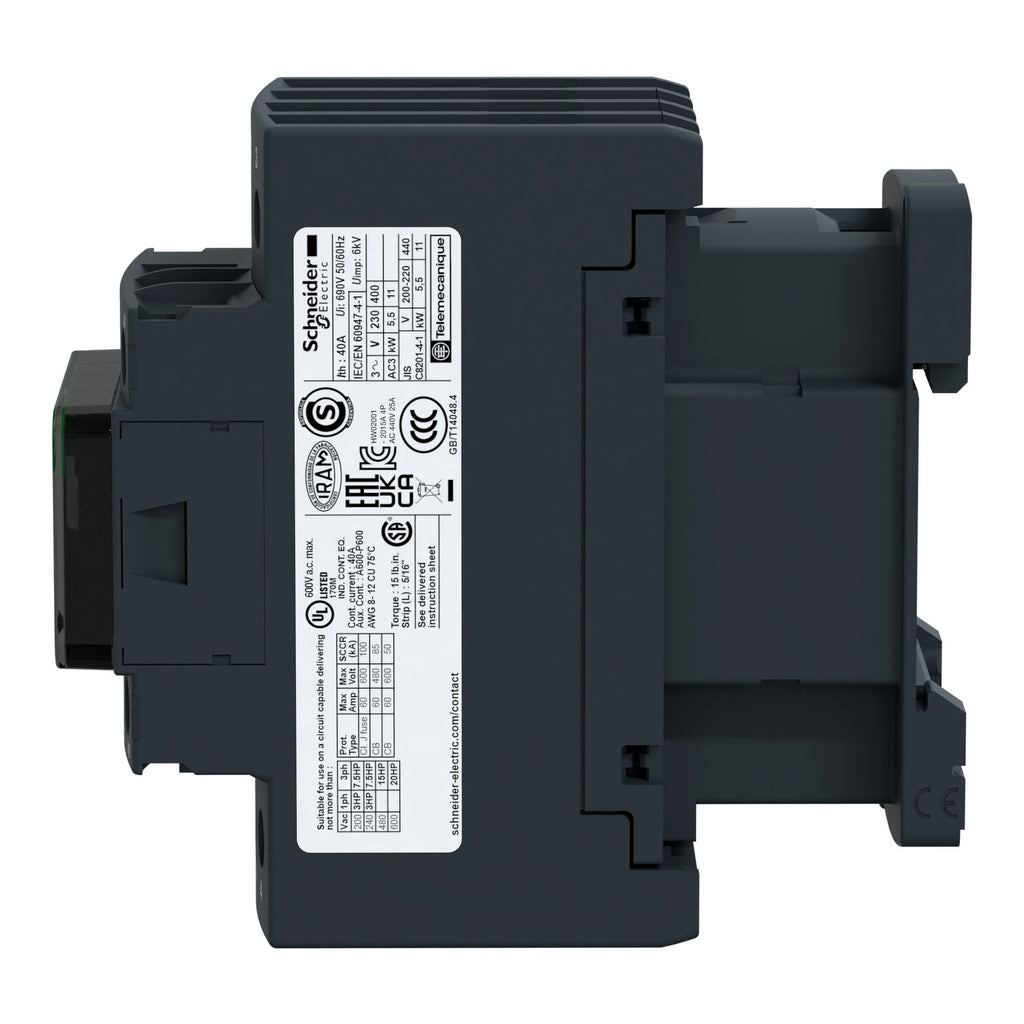

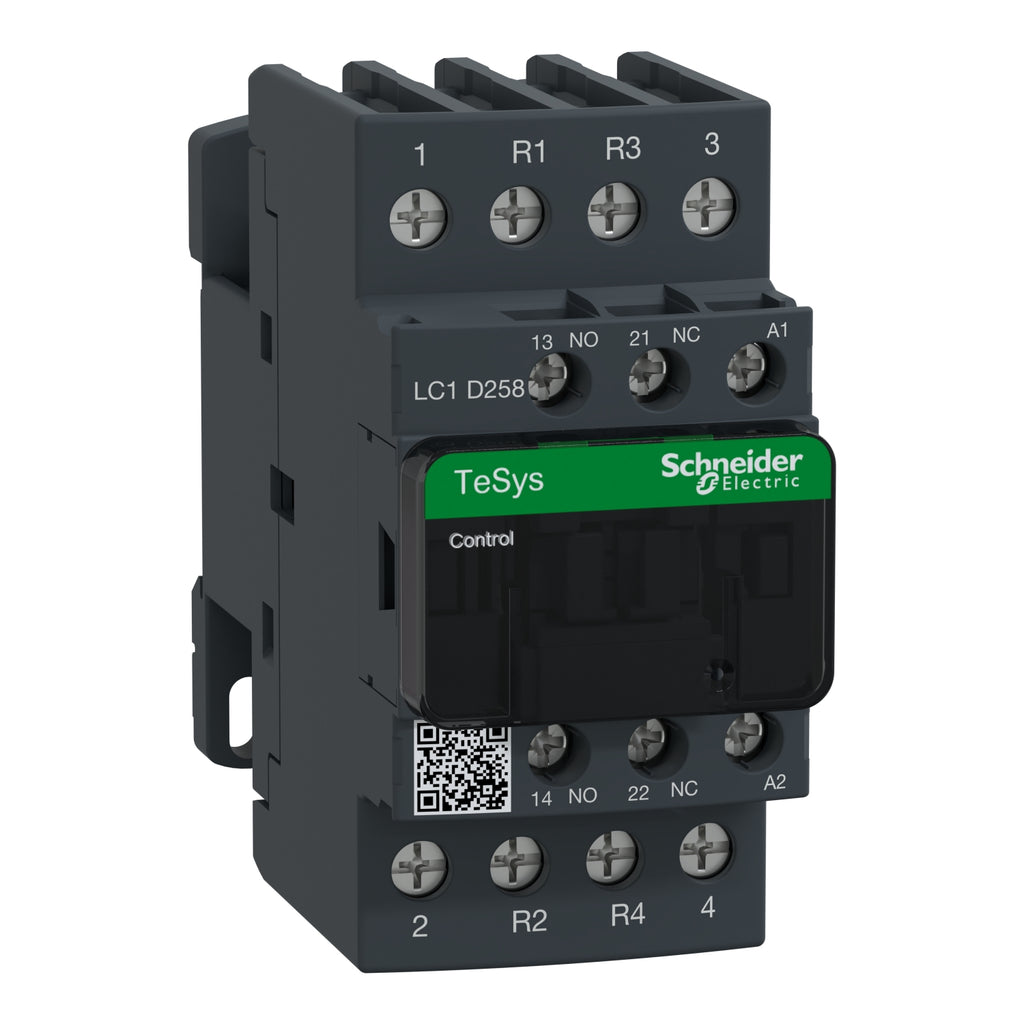

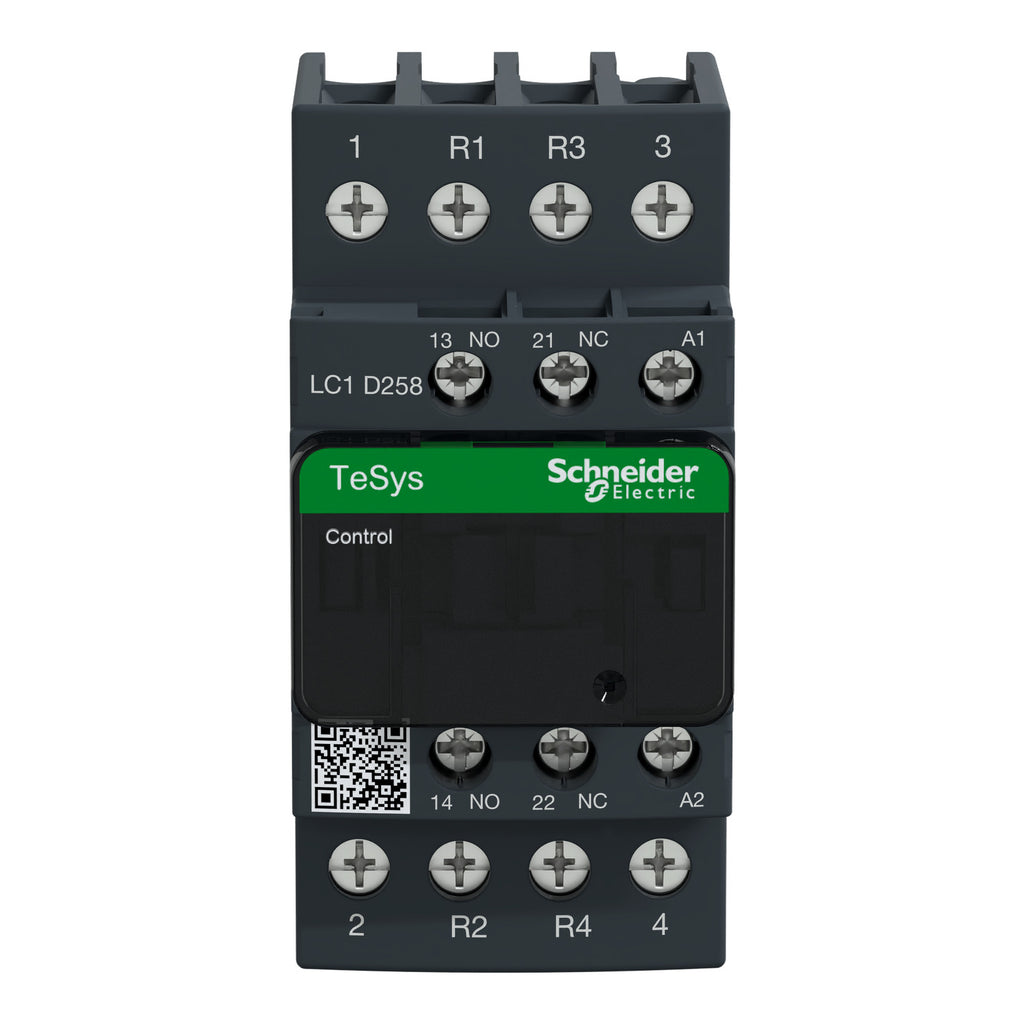

Schneider LC1D258 (varian: LC1D258M7, LC1D258D7, LC1D258E7, LC1D258F7, LC1D258B7, LC1D258FD, LC1D258BD) adalah kontaktor elektromagnetik 4 kutub (2NO + 2NC) dari seri TeSys Deca, dirancang untuk aplikasi beban resistif (AC-1) hingga 40A / 440V. Dengan bentuk kompak lebar 45 mm, kontaktor ini cocok untuk sistem kontrol dengan kepadatan tinggi dan mendukung frekuensi operasi hingga 3600 siklus per jam.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D258B7), 48VAC (LC1D258E7), 110VAC (LC1D258F7), 220VAC (LC1D258M7), 380VAC (LC1D258Q7)
-
DC: 24VDC (LC1D258BD), 110VDC (LC1D258FD), 220VDC (LC1D258D7)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D258
-
Kontak Utama: 2 NO + 2 NC
-
Kontak Bantuan: 1 NO + 1 NC (terintegrasi)
-
Tegangan Koil: AC & DC (24V - 380V)
-
Aplikasi: Beban resistif (AC-1)
-
Arus Nominal (AC-1): 40A @ 440V
-
Frekuensi Operasi: Hingga 3600 siklus/jam
-
Standar Proteksi: IEC 60947-4-1
-
Pemasangan: DIN rail / sekrup
-
Tipe Terminal: Screw clamp
-
Suhu Operasional: -40°C hingga +60°C
-
Dimensi (HxWxD): 91 x 45 x 99 mm
-
Berat: ±0.425 kg
Fitur Produk:
- Konstruksi 4 kutub (2NO + 2NC) cocok untuk beban resistif
- Dilengkapi kontak bantu 1NO + 1NC bersertifikasi mirror & mechanically linked
- Desain kompak untuk panel kontrol berdensitas tinggi
- Tersedia dalam berbagai pilihan tegangan koil AC & DC
- Daya tahan tinggi: 1.4 juta siklus listrik, 15 juta siklus mekanik
- Kinerja optimal hingga suhu 60°C tanpa derating
- Sertifikasi internasional: IEC, UL, CSA, CCC, EAC, Marine
- Ramah lingkungan: Green Premium (RoHS/REACH)
Aplikasi:
- Pengendalian pemanas industri & beban resistif
- Panel distribusi beban non-induktif
- Sistem HVAC, pemanas ruangan, oven listrik
- Kontrol beban daya tinggi pada sistem otomatisasi
- Switching beban pada peralatan rumah sakit dan laboratorium
