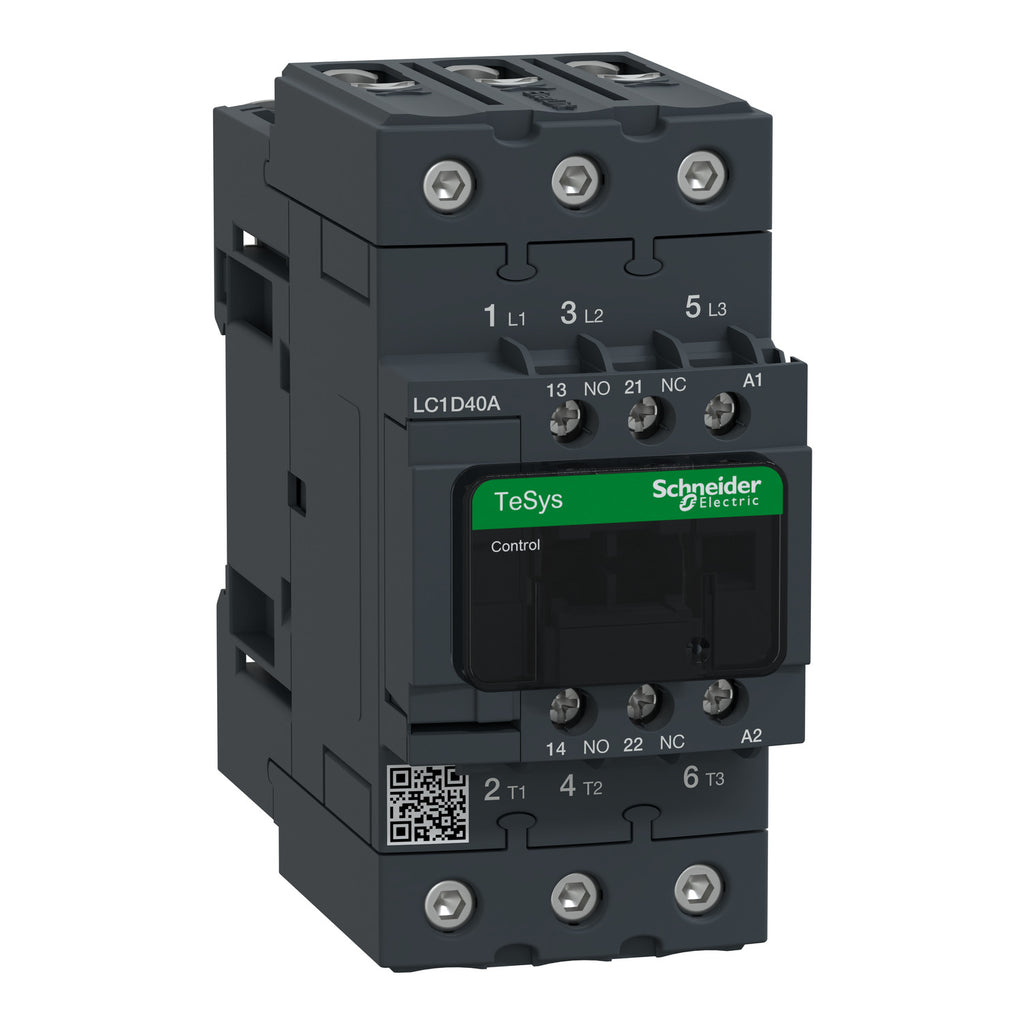

Schneider LC1D40A (varian: LC1D40AM7, LC1D40AQ7, LC1D40AE7, LC1D40AP7, LC1D40AF7, LC1D40AB7, LC1D40AD7, LC1D40ABD, LC1D40ABNE, LC1D40AN7, LC1D40AEHE, LC1D40AGD, LC1D40AKUE, LC1D40AU7) adalah kontaktor elektromagnetik 3 kutub dari seri TeSys Deca, dirancang untuk pengendalian motor hingga 22kW (AC / 3/440V) dan aplikasi beban resistif atau induktif. Produk ini dilengkapi dengan kontak bantu 1NO+1NC serta konektor EverLink BTR untuk sambungan daya yang lebih aman dan stabil.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D40AB7), 42VAC (LC1D40AD7), 48VAC (LC1D40AE7), 110VAC (LC1D40AF7), 220VAC (LC1D40AM7), 230VAC (LC1D40AP7), 240VAC (LC1D40AU7), 380VAC (LC1D40AQ7), 415VAC (LC1D40AN7)
-
DC: 24VDC (LC1D40ABD, LC1D40BNE), 110VDC (LC1D40AFD), 125VDC (LC1D40AGD)
-
AC/DC wide range: 24–60VAC/DC (LC1D40ABNE), 48–130VAC/DC (LC1D40AEHE), 100–250VAC/DC (LC1D40AKUE)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D40A
-
Kontak Utama: 3 NO
-
Kontak Bantuan: 1 NO + 1 NC (mirror contact & mechanically linked)
-
Daya Motor (AC / 3 / 400V): hingga 18.5 kW, maksimal 22 kW @ 440V
-
Arus Nominal: 40A (AC / 3), 60A (AC / 1)
-
Tegangan Operasi: hingga 690V AC
-
Frekuensi Operasi: 25–400 Hz
-
Koil Tersedia: AC / DC / AC / DC universal
-
Durabilitas Mekanik: 6 juta siklus
-
Durabilitas Elektrik: 1.5 juta siklus (AC / 3)
-
Standar Proteksi: IEC 60947 / 4 / 1, IEC 60947 / 5 / 1
-
Pemasangan: DIN rail atau sekrup
-
Terminal Daya: EverLink BTR screw
-
Suhu Operasional: / 40°C hingga +60°C
-
Dimensi (HxWxD): 122 x 55 x 120 mm
-
Berat: ±0.85 kg
Fitur Produk:
- Daya tahan tinggi, cocok untuk beban motor dan resistif
- Mendukung kontrol motor 1 fasa dan 3 fasa
- Kompatibel dengan sistem DOL (Direct On Line)
- Terminal EverLink: mencegah longgarnya koneksi akibat pemuaian termal
- Performa stabil hingga 3600 siklus/jam
- Tidak perlu derating hingga ketinggian 3000 meter
- Desain kokoh dengan proteksi IP20
- Tersertifikasi IEC, UL, CSA, EAC, Marine, Green Premium
Aplikasi:
- Panel kontrol motor industri
- Sistem HVAC dan pompa air
- Otomatisasi mesin produksi
- Panel distribusi tenaga listrik
- Kontrol start/stop motor listrik daya besar
