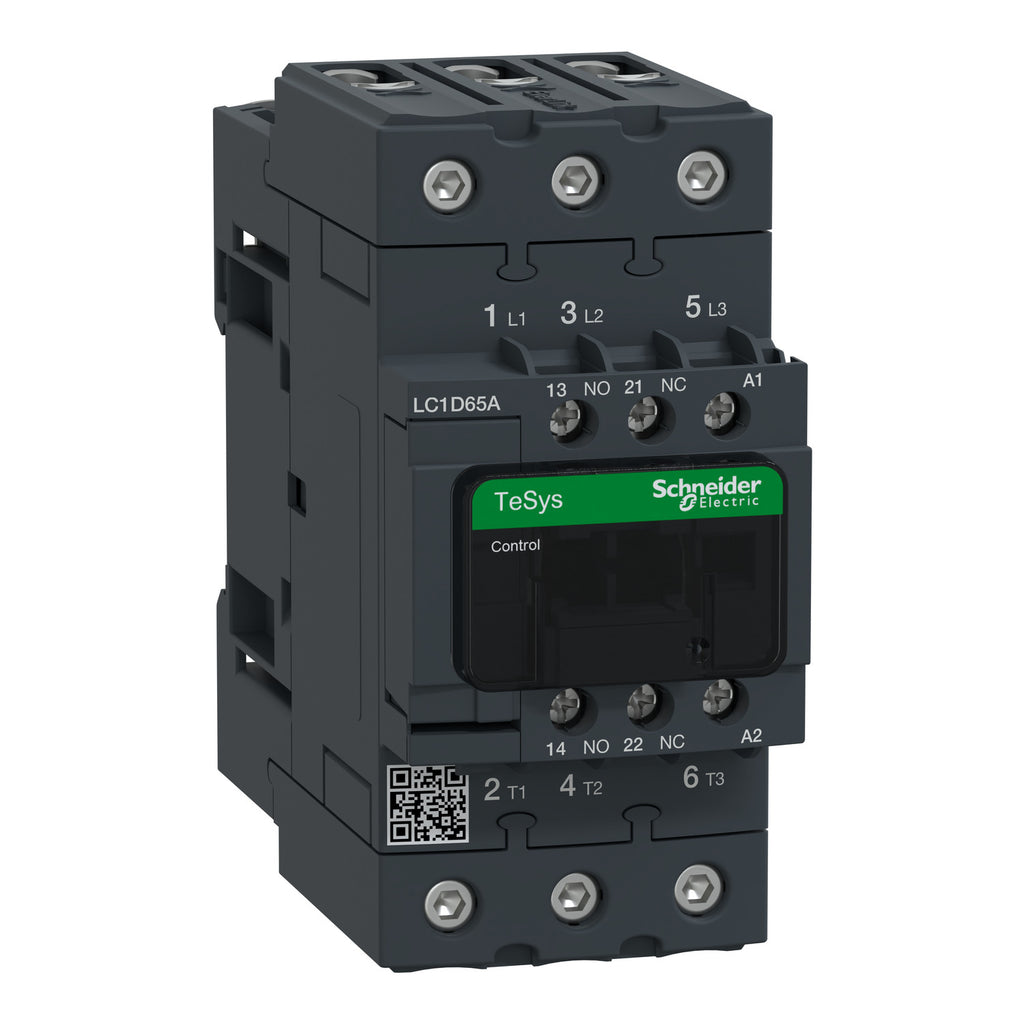

Schneider LC1D65A (varian: LC1D65AM7, LC1D65AQ7, LC1D65AD7, LC1D65AF7, LC1D65ABD, LC1D65AE7, LC1D65AKUE, LC1D65ABNE, LC1D65AP7, LC1D65AB7, LC1D65AU7, LC1D65AEHE, LC1D65AT7, LC1D65AR7) adalah kontaktor elektromagnetik 3 kutub dari seri TeSys Deca, dirancang untuk aplikasi motor listrik hingga 30kW (AC-3 / 400V). Dilengkapi dengan 1 NO + 1 NC kontak bantu yang bersertifikasi mirror contact, kontaktor ini memberikan keandalan tinggi dan cocok untuk sistem otomasi industri dengan frekuensi operasi hingga 3600 siklus/jam.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D65AB7), 42VAC (LC1D65AD7), 48VAC (LC1D65AE7), 110VAC (LC1D65AF7), 220VAC (LC1D65AM7), 230VAC (LC1D65AP7), 240VAC (LC1D65AU7), 380VAC (LC1D65AQ7), 440VAC (LC1D65AR7), 480VAC (LC1D65AT7)
-
DC: 24VDC (LC1D65ABD), 48-130VAC/DC (LC1D65AEHE), 100-265VAC/DC (LC1D65AKUE), 24-60VAC/DC (LC1D65ABNE)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D65A
-
Kontak Utama: 3 NO
-
Kontak Bantuan: 1 NO + 1 NC (Mirror Contact)
-
Tegangan Koil: AC/DC (tergantung varian)
-
Daya Motor (AC-3 / 400V): hingga 30 kW
-
Arus Nominal: 65A (AC-3), 80A (AC-1)
-
Frekuensi Operasi: hingga 3600 siklus/jam
-
Standar Proteksi: IEC 60947-4-1, IEC 60947-5-1
-
Pemasangan: DIN rail / sekrup
-
Tipe Terminal: EverLink BTR screw & screw clamp
-
Suhu Operasional: -40°C hingga +60°C (hingga 70°C dengan derating)
-
Dimensi (HxWxD): 122 x 55 x 120 mm
-
Berat: ±0.86 kg
Fitur Produk:
- Didesain untuk motor 1 fasa & 3 fasa hingga 37 kW @ 690V
- Memiliki daya tahan mekanis hingga 6 juta siklus
- Kontak bantu mirror & mechanically linked untuk aplikasi safety
- Terminal EverLink menjamin koneksi kuat dan anti longgar
-
Desain kompak (lebar hanya 55 mm), cocok untuk ruang terbatas
- Varian koil lengkap: AC, DC, dan multi-range VAC/DC
- Memenuhi standar internasional: IEC, UL, CSA, CCC, EAC, CE
Aplikasi:
- Panel kontrol motor industri dan HVAC
- Sistem otomasi pabrik dan mesin produksi
- Pompa, kompresor, dan conveyor
- Panel distribusi dan pengendalian daya listrik
- Aplikasi safety dengan kebutuhan kontak mirror linked
