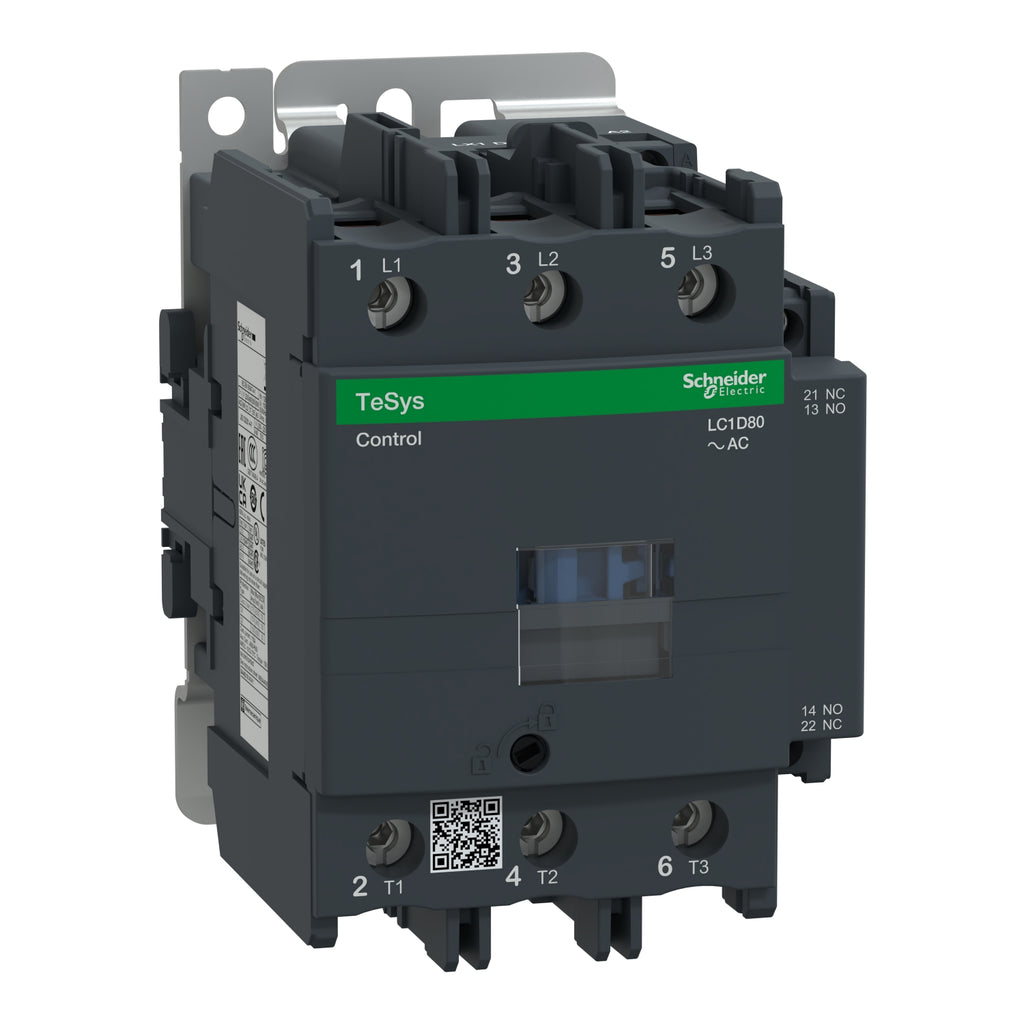

Schneider LC1D80 (varian: LC1D80M7, LC1D80Q7, LC1D80F7, LC1D80P7, LC1D80B7, LC1D80E7, LC1D80ED) adalah kontaktor elektromagnetik 3 kutub dari seri TeSys Deca, dirancang untuk aplikasi pengendalian motor hingga 37 kW (AC-3 / 400V). Dilengkapi dengan 1 kontak bantu NO + 1 NC (sertifikasi mirror contact), kontaktor ini memberikan keandalan tinggi untuk berbagai kebutuhan industri. Desainnya ringkas dengan lebar hanya 85 mm, mendukung pemasangan fleksibel menggunakan DIN rail maupun sekrup.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D80B7), 48VAC (LC1D80E7), 110VAC (LC1D80F7), 220VAC (LC1D80M7), 230VAC (LC1D80P7), 380VAC (LC1D80Q7)
-
DC: 48VDC (LC1D80ED)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D80
-
Kontak Utama: 3 NO
-
Kontak Bantuan: 1 NO + 1 NC (mirror contact)
-
Tegangan Koil: AC/DC (24V, 48V, 110V, 220V, 230V, 380V)
-
Daya Motor (AC-3 / 400V): hingga 37 kW
-
Arus Nominal: 80A (AC-3), 125A (AC-1)
-
Frekuensi Operasi: hingga 3600 siklus/jam
-
Standar Proteksi: IEC 60947-4-1, UL, CSA, CCC, EAC
-
Pemasangan: DIN rail / sekrup
-
Tipe Terminal: Screw clamp / connector
-
Suhu Operasional: -40°C hingga +60°C (hingga +70°C dengan derating)
-
Dimensi (HxWxD): 127 x 85 x 130 mm
-
Berat: ±1.59 kg
Fitur Produk:
- Dukungan motor 1 fasa dan 3 fasa hingga 37kW @ 400V
-
Kontak bantu mirror + mechanically linked sesuai standar IEC
- Kompatibel dengan sistem kontrol DOL, Star-Delta, dan reversibel
-
Desain modular untuk integrasi dengan proteksi dan aksesoris
-
Daya tahan tinggi: hingga 4 juta siklus mekanis, 1.5 juta siklus listrik
-
Perlindungan IP20 pada sisi depan
- Tersertifikasi IEC, UL, CSA, CE, EAC, Marine dan ramah lingkungan (RoHS/REACH)
Aplikasi:
- Panel kontrol motor industri skala besar
- Pompa, kompresor, sistem conveyor
- HVAC industri dan sistem pendingin
- Sistem kelistrikan bangunan dan fasilitas produksi
- Otomatisasi mesin dan peralatan pabrik
