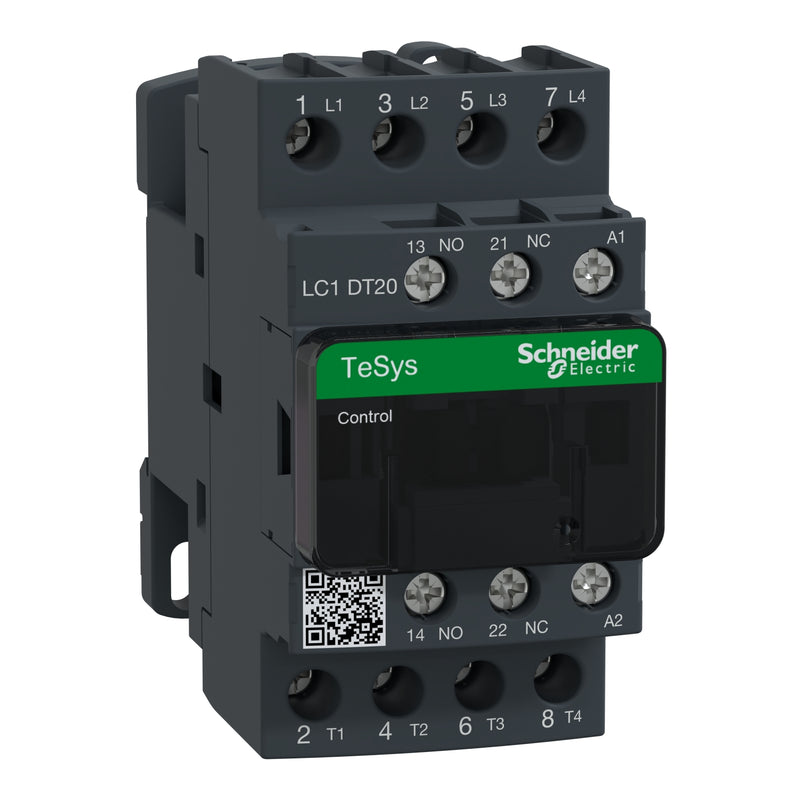

Schneider LC1DT20 (varian: LC1DT20M7, LC1DT20FD, LC1DT20BD, LC1DT20F7, LC1DT20B7, LC1DT20P7) adalah kontaktor elektromagnetik 4 kutub (4NO) dari seri TeSys Deca, dirancang khusus untuk beban non-induktif atau resistif hingga 20A pada 440V AC (kategori AC-1). Dengan dimensi ringkas hanya 45 mm, kontaktor ini sangat cocok untuk aplikasi distribusi daya, sistem pencahayaan, dan kontrol beban umum lainnya.
Setiap varian dilengkapi koil tegangan AC atau DC serta kontak bantu 1NO + 1NC tipe mirror contact & mechanically linked sesuai standar keselamatan IEC. Cocok untuk pengoperasian berkelanjutan hingga 3600 siklus per jam di suhu lingkungan tinggi hingga 60°C.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1DT20B7), 110VAC (LC1DT20F7), 220VAC (LC1DT20M7), 230VAC (LC1DT20P7)
-
DC: 24VDC (LC1DT20BD), 110VDC (LC1DT20FD)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1DT20
-
Kontak Utama: 4 NO
-
Kontak Bantuan: 1 NO + 1 NC (mirror + mechanically linked)
-
Kategori Pemakaian: AC-1 (beban resistif)
-
Arus Nominal: 20A @ 440V (AC-1)
-
Tegangan Operasional: hingga 690V AC / 300V DC
-
Tegangan Isolasi: 690V
-
Frekuensi Operasi: 25…400 Hz
-
Standar Proteksi: IEC 60947-4-1, IEC 60947-5-1
-
Durabilitas Mekanik: hingga 15 juta siklus
-
Durabilitas Listrik: hingga 1,3 juta siklus (AC-1)
-
Koil: AC 50/60Hz atau DC (tanpa suppressor)
-
Daya Koil (inrush/hold): 70 VA / 7 VA (AC), 2…3 W (DC)
-
Dimensi (HxWxD): 85 x 45 x 92 mm
-
Berat: ±0.365 kg
-
Pemasangan: DIN rail atau sekrup
Fitur Produk:
- Ideal untuk pengendalian beban resistif atau non-induktif
- Dilengkapi 1NO + 1NC kontak bantu (tipe mirror & mechanically linked)
-
Desain ringkas, hemat ruang, dan mudah dipasang
- Mendukung operasi cepat hingga 3600 siklus per jam
- Tersertifikasi IEC, UL, CSA, CCC, EAC, Marine
-
Green Premium: ramah lingkungan (RoHS/REACH compliant)
-
Tahan suhu tinggi: hingga 60°C tanpa derating
- Durabilitas tinggi: 15 juta siklus mekanik
Aplikasi:
- Sistem distribusi listrik untuk beban resistif
- Kontrol pemanas listrik atau pemanas industri
- Penerangan intensitas tinggi (HID lighting)
- Aplikasi switching non-motor seperti oven, resistor, dan pemanas
- Panel kontrol daya industri dan komersial
