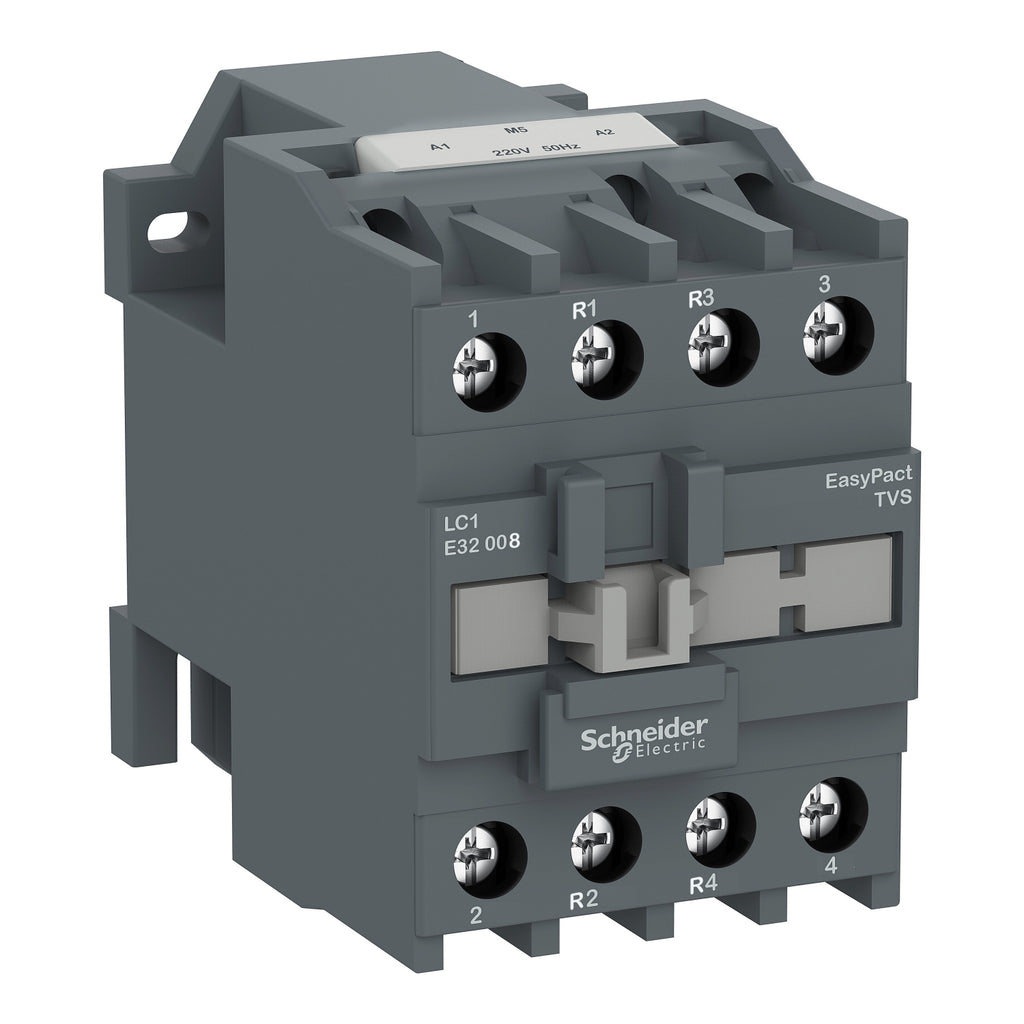

Schneider LC1E3800M7 adalah kontaktor elektromagnetik 4 kutub (2NO + 2NC) dari seri Easy TeSys Control, dirancang khusus untuk aplikasi beban resistif (kategori AC-1) hingga 60A @ 440V. Dilengkapi dengan koil AC 220V dan 2 kontak bantu terintegrasi, kontaktor ini ideal digunakan pada sistem pemanas listrik, panel distribusi daya non-induktif, dan aplikasi otomasi industri ringan. Desain kompaknya (lebar hanya 56 mm) memberikan fleksibilitas pemasangan yang tinggi dalam berbagai konfigurasi panel.
Varian tegangan koil yang tersedia:
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: Easy TeSys Control
-
Tipe: LC1E3800
-
Kontak Utama: 4P (2 NO + 2 NC)
-
Kontak Bantuan: Terintegrasi (2 NO + 2 NC)
-
Tegangan Koil: AC 220V 50/60Hz
-
Kategori Penggunaan: AC-1 (beban resistif)
-
Arus Nominal: 60A (AC-1), hingga 440V
-
Tegangan Operasional Maks: 690V AC
-
Tegangan Insulasi: 690V
-
Rated Impulse Voltage: 6 kV
-
Daya Tahan Elektrik: 350.000 siklus (AC-1)
-
Daya Tahan Mekanik: 8 juta siklus
-
Frekuensi Operasi Maks: 1800 siklus/jam
-
Power Dissipation per Pole: 5 W (AC-1)
-
Pemasangan: DIN rail / plat
-
Tipe Terminal: Screw clamp (1–6 mm²)
-
Torsi Pengencangan: 2.1 Nm (sirkuit daya), 1.2 Nm (kontrol)
-
Suhu Operasional: -5°C hingga +55°C
-
Dimensi (HxWxD): 64 x 56 x 93 mm
-
Berat: ±0.52 kg
Fitur Produk:
- Dirancang untuk beban resistif (AC-1) seperti pemanas, pencahayaan, dan distribusi daya
-
Kontak bantu 2NO + 2NC sudah terpasang, tanpa perlu modul tambahan
-
Koil AC 220V umum di sistem industri Indonesia
-
Daya tahan tinggi: 350.000 siklus listrik & 8 juta siklus mekanik
-
Desain hemat ruang hanya 56 mm lebar
- Tidak perlu derating hingga ketinggian 3000 m
-
Bersertifikat IEC, CE, EAC dan ramah lingkungan (RoHS/REACH)
Aplikasi:
- Sistem pemanas listrik industri (heater, oven)
- Panel distribusi beban non-induktif
- Sistem kontrol beban resistif 1 fasa dan 3 fasa
- Otomatisasi bangunan dan fasilitas umum
- Instalasi listrik komersial dan industri ringan
