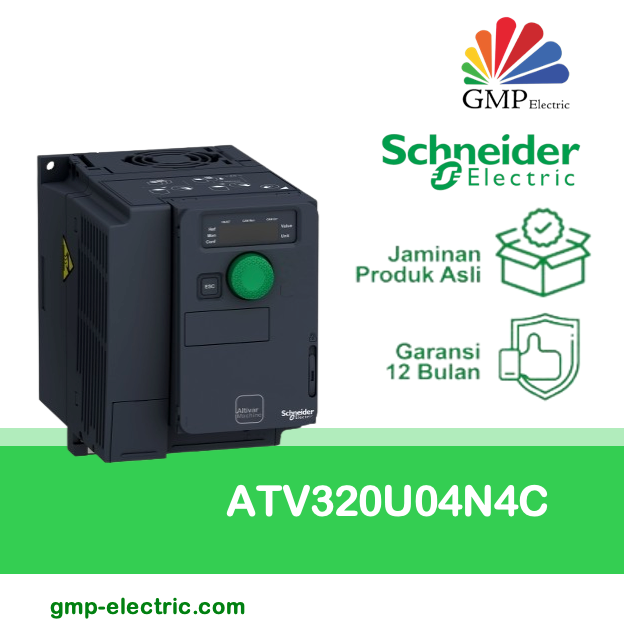

Inverter Schneider ATV320U04N4C adalah pengatur kecepatan variabel (Variable Speed Drive) dengan daya 0.37 kW, cocok untuk aplikasi mesin kompleks. Inverter ini menggunakan filter EMC kelas C2, dilengkapi dengan kemampuan komunikasi Modbus Serial dan CANopen, serta berbagai modul komunikasi opsional untuk berbagai jaringan industri. Produk ini dipasang di dinding dan memiliki perlindungan IP20.
Spesifikasi Utama:
-
Rentang Produk: Altivar Machine ATV320
-
Tipe Produk: Pengatur kecepatan variabel
-
Aplikasi: Mesin kompleks
-
Format Drive: Kompak
-
Mode Pemasangan: Pemasangan di dinding
-
Protokol Komunikasi:
- Modbus Serial
- CANopen
- Opsional: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
-
Tegangan Pasokan [Us]: 380...500 V (-15% hingga +10%)
-
Arus Output Nominal: 1.5 A
-
Daya Motor: 0.37 kW untuk beban berat
-
Filter EMC: Filter EMC kelas C2 terintegrasi
-
Perlindungan IP: IP20
Fitur Tambahan:
-
Input Diskrit: 7 (termasuk STO 24 V DC)
-
Output Diskrit: 3 open collector (DQ+ 0…1 kHz 30 V DC 100 mA, DQ- 0…1 kHz 30 V DC 100 mA)
-
Input Analog: 3 (tegangan, bipolar, dan arus)
-
Output Analog: 1 (software-configurable current AQ1: 0...20 mA atau voltage AQ1: 0...10 V DC)
-
Relay Output: 5 konfigurasi logika (R1A, R1B, R1C, R2A, R2C)
-
Frekuensi Output Maksimum: 0,599 kHz
-
Fungsi Braking: DC Injection dan Brake Chopper terintegrasi
-
Mode Kontrol Motor: V/F (2 dan 5 titik), vektor fluks tanpa sensor, hemat energi
-
Frekuensi Switching: 2-16 kHz (dapat disesuaikan)
-
Kompensasi Slip Motor: Otomatis
-
Fitur Keamanan: Safe Torque Off (STO), Safe Stop 1 (SS1)
Dimensi & Berat:
-
Lebar: 105 mm
-
Tinggi: 142 mm
-
Kedalaman: 158 mm
-
Berat Bersih: 1.2 kg
Lingkungan Operasi:
-
Posisi Operasi: Vertikal ±10 derajat
-
Sertifikasi: CE, ATEX, NOM, GOST, EAC, RCM, KC
-
Standar: IEC 61800-5-1
