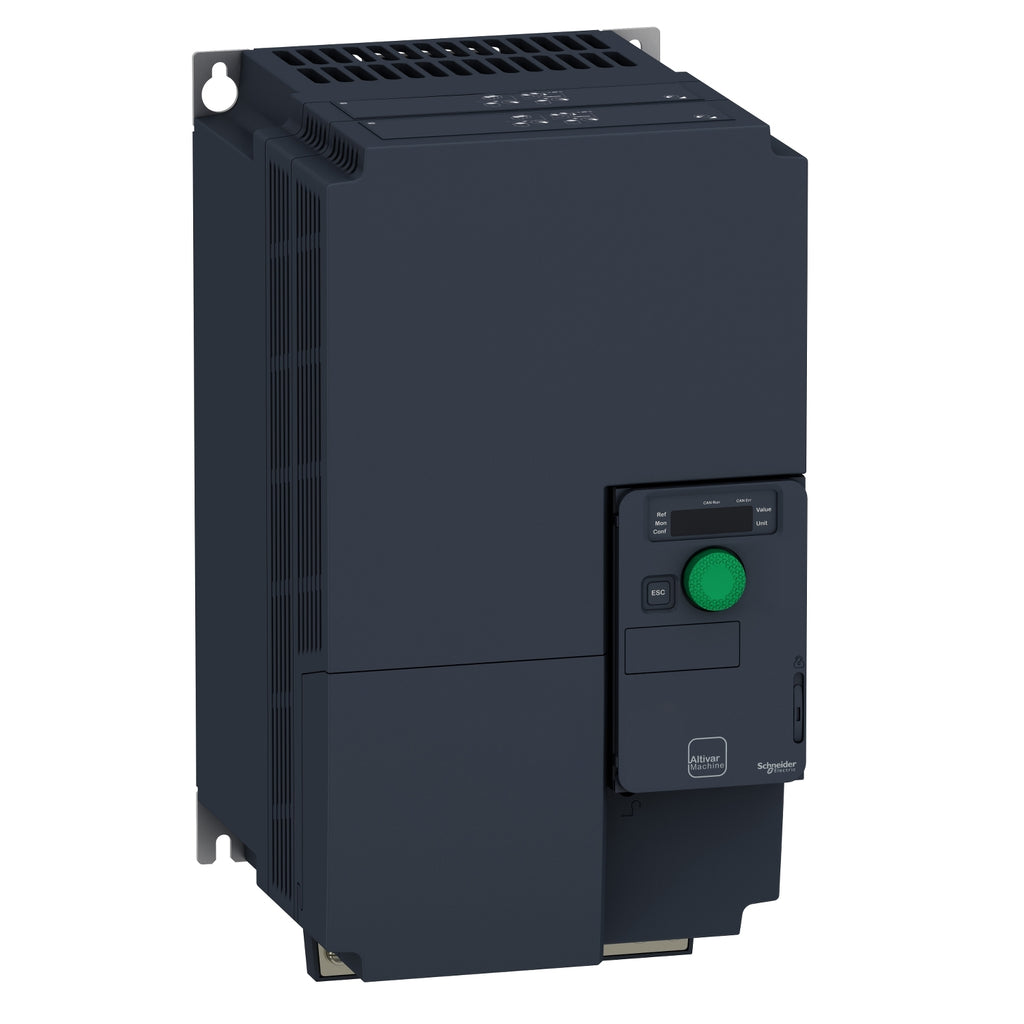

Inverter Schneider ATV320D11M3C 3P 200VAC 11KW adalah solusi kecepatan variabel untuk aplikasi mesin kompleks dengan kontrol motor yang efisien dan handal. Didesain untuk kinerja berat (heavy duty), inverter ini memberikan pengontrolan motor yang canggih dengan berbagai opsi komunikasi dan fitur proteksi untuk memenuhi tuntutan lingkungan industri yang menantang.
Fitur Utama:
-
Range Produk: Altivar Machine ATV320
-
Tipe: Inverter Kecepatan Variabel
-
Aplikasi: Mesin Kompleks
-
Varian: Versi Standar
-
Format Drive: Kompak
-
Pemasangan: Dipasang di dinding (Wall-mounted)
-
Port Komunikasi: Modbus Serial, CANopen
-
Kartu Opsi Komunikasi: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Spesifikasi:
Rating Listrik:
-
Tegangan Input: 200...240 V (-15...+10%)
-
Arus Output Nominal: 54.0 A
-
Daya Motor: 11 kW (Heavy Duty)
-
Arus Jalur: 60.9 A pada 200 V (Heavy Duty)
-
Frekuensi Switching: 2–16 kHz (dapat disesuaikan)
-
Daya Semu: 21.4 kVA pada 240 V (Heavy Duty)
-
Frekuensi Jaringan: 50–60 Hz
-
Arus Maksimum Input: 60.9 A
-
Tegangan Output Maksimum: 240 V
Fitur Kontrol:
-
Profil Kontrol Motor:
- Kontrol Vektor Fluks Tanpa Sensor
- Rasio Tegangan/Frekuensi U/f (5 Titik)
- U/f Quadratic untuk Hemat Energi
- Flux Vector Control Tanpa Sensor - Energy Saving
-
Motor Asinkron & Sinkron: Tersedia untuk kontrol motor asinkron dan sinkron.
Input/Output:
-
Input Diskrit: 7 (termasuk STO Safe Torque Off)
-
Output Diskrit: 3 (Open collector, 30 V DC, 100 mA)
-
Input Analog: 3 (voltage, bipolar differential voltage, current)
-
Output Analog: 1 (configurable, 0...20 mA atau 0...10 V DC)
-
Relay Output: 2 (NO/NC, 3 A pada 250 V AC, 5 A pada 30 V DC)
Fitur Proteksi:
- Overheating (kepanasan)
- Hubung singkat antar fase motor
- Arus berlebih (overcurrent)
- Proteksi termal
- Proteksi input fase
Dimensi Fisik:
-
Lebar: 180 mm
-
Tinggi: 330 mm
-
Kedalaman: 198 mm
-
Berat Bersih: 6.8 kg
Lingkungan & Sertifikasi:
-
Posisi Operasional: Vertikal ±10°
-
Sertifikasi: CE, ATEX, NOM, GOST, EAC, RCM, KC
-
Standar: IEC 61800-5-1
Fitur Keamanan:
-
Safe Torque Off (STO): Ya
-
Safe Stop 1 (SS1): Ya
-
Safely Limited Speed (SLS): Ya
-
Safety fungsi lainnya: Tidak tersedia (misal: Safe Brake Management, Safe Stop 2)
Penggunaan & Keunggulan:
- Memungkinkan pengendalian motor dengan efisiensi energi melalui kontrol vektor tanpa sensor.
- Dilengkapi dengan berbagai protokol komunikasi untuk integrasi yang mudah dalam sistem otomasi industri.
- Fitur proteksi lengkap untuk memastikan keandalan dan keselamatan dalam pengoperasian mesin industri.
