Rangkaian **Remote Display Terminal** dan aksesorinya berfungsi sebagai antarmuka pengguna jarak jauh (HMI) untuk mengontrol, mengonfigurasi, dan memantau status berbagai *variable speed drive* (VSD) Altivar. Terminal ini ideal untuk pemasangan di pintu panel atau penutup, memberikan kemudahan akses operasional tanpa membuka panel kontrol utama.
Varian Terminal dan Aksesori Remote
1. Remote Display Terminal (Teks & Grafis)
Menyediakan antarmuka dialog untuk pengoperasian dan diagnostik *drive* dari jarak jauh.
| Deskripsi |
Degree of Protection |
Referensi |

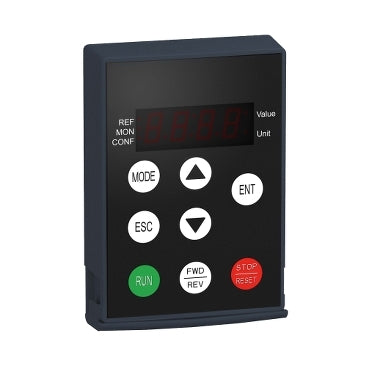

| Remote Display Terminal |
IP 54 |
VW3A1006 |
| Remote Display Terminal |
IP 65 |
VW3A1007 |
| Remote graphic display terminal |
- |
VW3A1101 |
| Remote Graphic Display Terminal |
- |
VW3A1111 |
2. Aksesori Mounting dan Pintu
Komponen yang diperlukan untuk pemasangan terminal display pada panel atau pintu kabinet.
| Deskripsi |
No. pada Gambar Aksesori |
Referensi |
| Kit untuk mounting remote |
7 |
VW3A1102 |

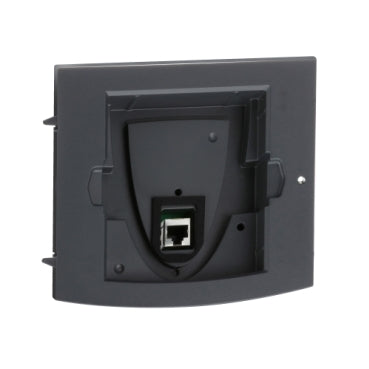

| Pintu (*Door*) |
10 |
VW3A1103 |

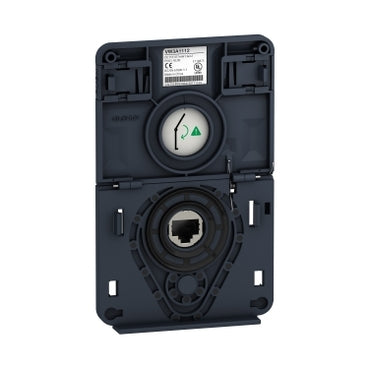

| Kit untuk mounting remote |
- |
VW3A1112 |
3. Remote Cable dan Adaptor
Kabel dan adaptor yang diperlukan untuk koneksi jarak jauh terminal ke *drive*.
| Deskripsi |
Length (m) |
Referensi |

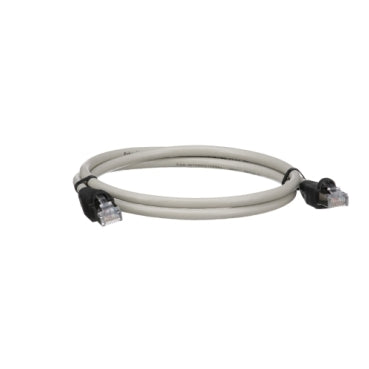

| Remote Cable |
1 |
VW3A1104R10 |
| 3 |
VW3A1104R30 |
| 5 |
VW3A1104R50 |
| 10 |
VW3A1104R100 |
| Female/female RJ45 adaptor |
- |
VW3A1105 |
