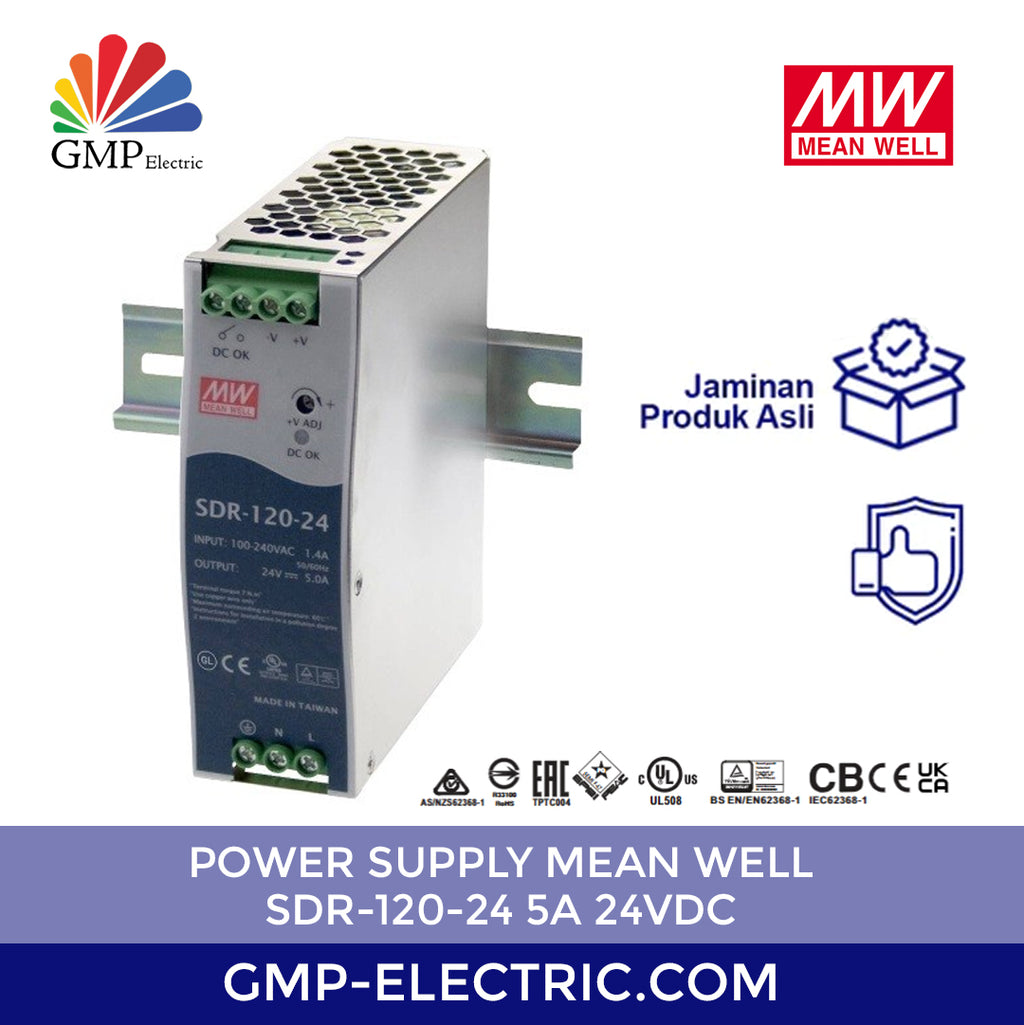

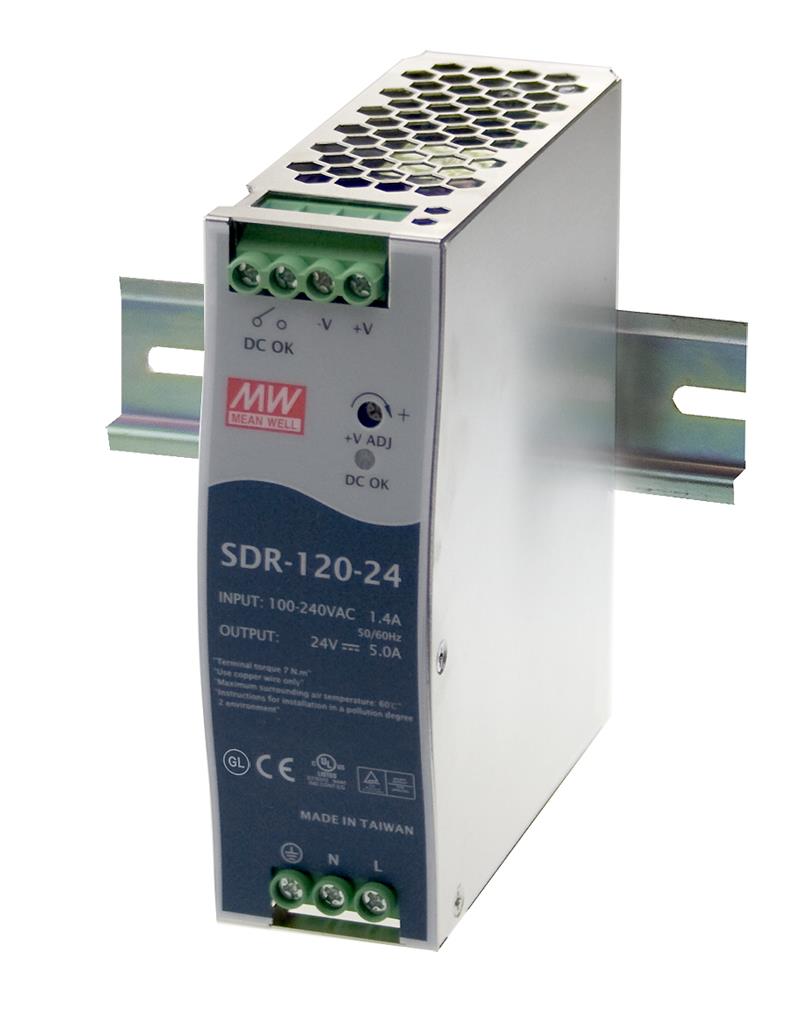

Power supply DIN rail · Mean Well SDR-120
Mean Well SDR-120-24 adalah power supply switching (SMPS) untuk rel DIN dengan output 24V 5A (120 W) dan tegangan input 88~264VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -25~+70°C.
Dimensi
40 × 125,2 × 113,5 mm
Keunggulan seri SDR-120
- Efisiensi tinggi 91% dengan disipasi daya rendah
- Mampu menahan beban puncak 150%
- Active PFC terintegrasi, PF>0,93
- Proteksi hubung singkat, beban lebih, tegangan lebih dan suhu lebih
- Pendinginan konveksi tanpa kipas
- Pasang di rel DIN TS-35/7.5 atau 15
- Tersertifikasi UL 508, imunitas industri EN 61000-6-2
- Kontak relay DC OK, uji burn-in 100% beban penuh
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
5A (puncak 7,5A) |
| Daya rated |
120W |
| Ripple & noise (maks.) |
100mVp-p |
| Rentang setel tegangan |
24~28V |
| Input |
|---|
| Tegangan input AC |
88~264VAC |
| Tegangan input DC |
124~370VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
91% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih (110~150%), Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-25~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
40 × 125,2 × 113,5 mm |
| Berat |
0,67 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL508, TUV EN62368-1, BS EN/AS/NZS 62368.1, EAC TP TC 004, BSMI CNS15598-1, memenuhi EN60204-1 |
| Merek / model |
Mean Well SDR-120-24 |
Pertanyaan umum
Berapa arus maksimal Mean Well SDR-120-24?
Arus output rated SDR-120-24 adalah 5A (puncak 7,5A) pada 24V, dengan daya rated 120W.
Apakah tegangan output SDR-120-24 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 24~28V.
Berapa tegangan input SDR-120-24?
SDR-120-24 menerima input 88~264VAC atau 124~370VDC.
Berapa ukuran dan berat SDR-120-24?
Menurut datasheet Mean Well, ukurannya 40 × 125,2 × 113,5 mm dan beratnya sekitar 0,67 kg.
Catatan: Data dari datasheet resmi Mean Well SDR-120 (revisi 2025-06-09). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
