Power supply DIN rail · Mean Well MDR-20

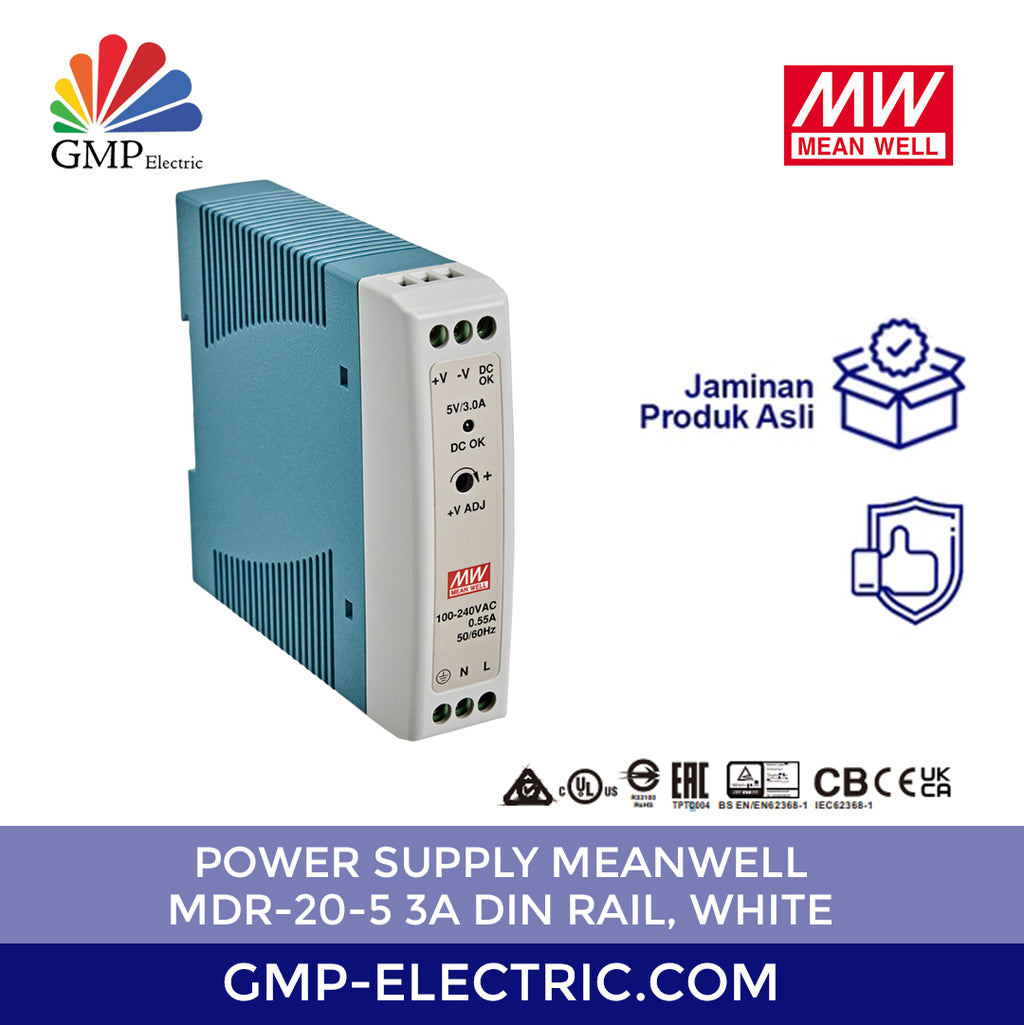

Mean Well MDR-20-5 adalah power supply switching (SMPS) untuk rel DIN dengan output 5V 3A (15 W) dan tegangan input 85~264VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -20~+70°C.
Dimensi
22,5 × 90 × 100 mm
Keunggulan seri MDR-20
- Input AC universal 85~264VAC (full range)
- Proteksi hubung singkat, beban lebih dan tegangan lebih
- Pendinginan konveksi tanpa kipas
- Pasang di rel DIN TS-35/7.5 atau 15
- Sinyal DC OK aktif dan indikator LED power
- Konsumsi daya tanpa beban di bawah 0,75W
- Uji burn-in 100% beban penuh
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
5V |
| Arus rated |
3A |
| Daya rated |
15W |
| Ripple & noise (maks.) |
80mVp-p |
| Rentang setel tegangan |
4,75~5,5V |
| Input |
|---|
| Tegangan input AC |
85~264VAC |
| Tegangan input DC |
120~370VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
76% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Beban lebih (105~160%), Tegangan lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-20~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
22,5 × 90 × 100 mm |
| Berat |
0,17 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL 508, TUV EN 62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, BIS IS13252 |
| Merek / model |
Mean Well MDR-20-5 |
Pertanyaan umum
Berapa arus maksimal Mean Well MDR-20-5?
Arus output rated MDR-20-5 adalah 3A pada 5V, dengan daya rated 15W.
Apakah tegangan output MDR-20-5 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 4,75~5,5V.
Berapa tegangan input MDR-20-5?
MDR-20-5 menerima input 85~264VAC atau 120~370VDC.
Berapa ukuran dan berat MDR-20-5?
Menurut datasheet Mean Well, ukurannya 22,5 × 90 × 100 mm dan beratnya sekitar 0,17 kg.
Catatan: Data dari datasheet resmi Mean Well MDR-20 (revisi 2024-10-30). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: MDR205, Meanwell MDR-20-5, power supply 5V 15W, SMPS 5V 3A, power supply DIN rail 5V
