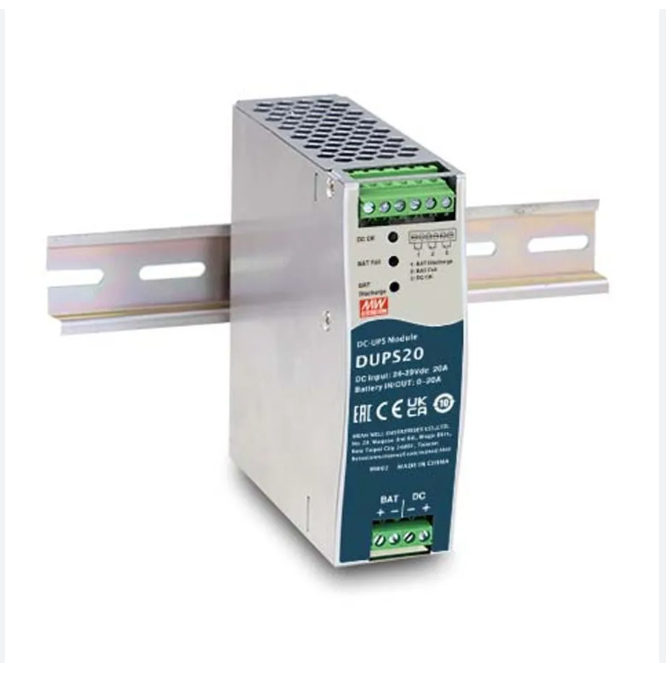

Modul DC UPS · Mean Well DUPS20
Mean Well DUPS20 adalah modul DC UPS (cadangan baterai) untuk rel DIN dengan output 24V 20A dan tegangan input 24~29VDC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -30~+70°C.
Dimensi
40 × 125,2 × 113,5 mm
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
20A |
| Input |
|---|
| Tegangan input DC |
24~29VDC (DC bus, nominal 24V) |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Arus discharge berlebih, Baterai habis total (deep discharge), Polaritas baterai terbalik |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-30~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
40 × 125,2 × 113,5 mm |
| Berat |
0,31 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL 62368-1, EAC TP TC 004 |
| Merek / model |
Mean Well DUPS20 |
Aplikasi (saran pabrikan)
- Cadangan daya 24 VDC saat listrik AC padam
- Dipadukan dengan modul redundansi DRDN20 sebagai cadangan saat AC padam atau power supply gagal
Pertanyaan umum
Berapa arus maksimal Mean Well DUPS20?
Arus output rated DUPS20 adalah 20A pada 24V.
Berapa tegangan input DUPS20?
DUPS20 menerima input 24~29VDC.
Berapa ukuran dan berat DUPS20?
Menurut datasheet Mean Well, ukurannya 40 × 125,2 × 113,5 mm dan beratnya sekitar 0,31 kg.
Catatan: Data dari datasheet resmi Mean Well DUPS20 (revisi 2025-06-09). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: DUPS20, Meanwell DUPS20, SMPS 24V 20A
