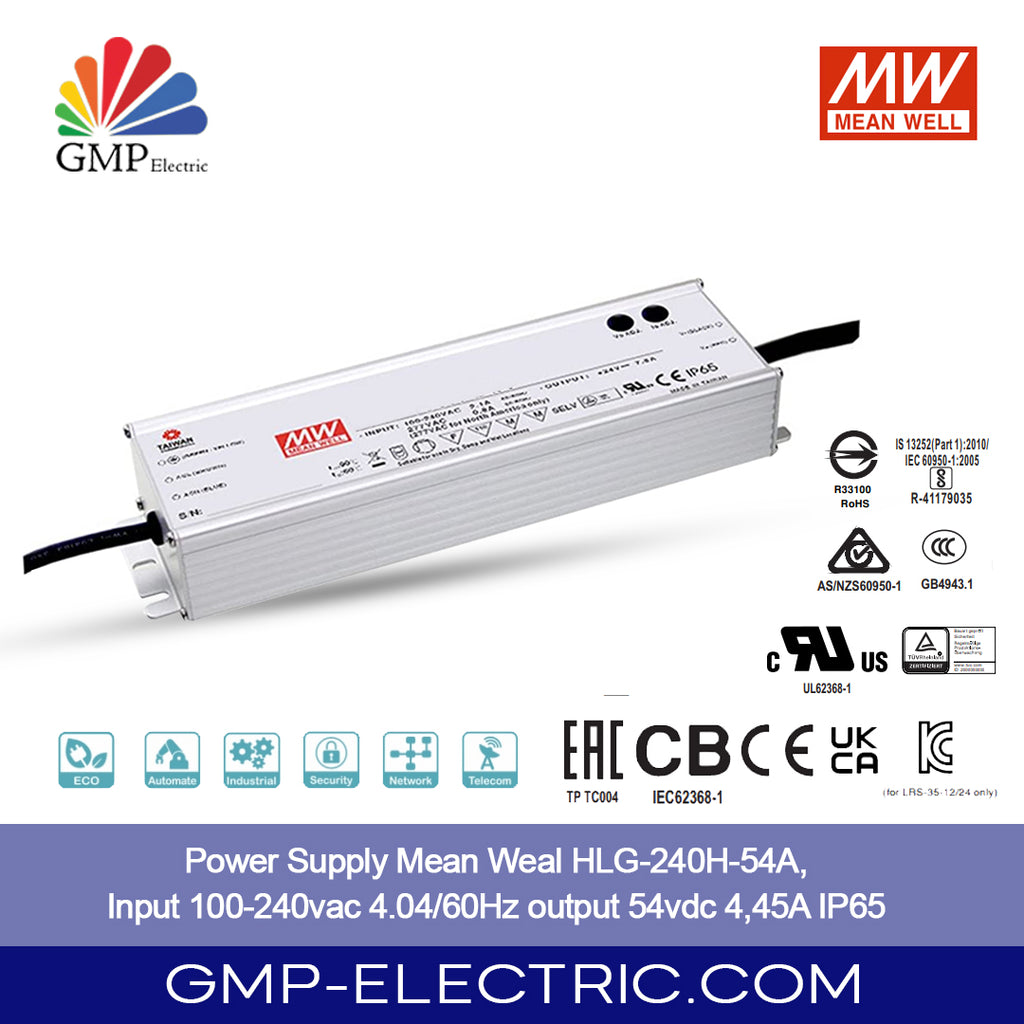

LED driver · Mean Well HLG-240H
Mean Well HLG-240H-54A adalah LED driver / power supply tahan air dengan output 54V 4,45A (240 W) dan tegangan input 90~305VAC. Pendinginan konveksi tanpa kipas. Suhu kerja Tcase -40~+90°C.
Dimensi
244,2 × 68 × 38,8 mm
Keunggulan seri HLG-240H
- Mode output tegangan konstan + arus konstan (CV + CC)
- Rumah logam dengan desain Class I
- Proteksi IP67/IP65, cocok untuk instalasi dalam maupun luar ruangan (tipe A: IP65)
- Tipe A: tegangan dan arus output bisa disetel lewat potensiometer
- Input 90~305VAC, efisiensi hingga 93,5%, tanpa kipas
- Umur pakai tipikal lebih dari 62.000 jam
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
54V (rentang arus konstan 27~54V) |
| Arus rated |
4,45A |
| Daya rated |
240,3W |
| Ripple & noise (maks.) |
350mVp-p |
| Rentang setel tegangan |
50~57V (trimpot Vo); arus 2,23~4,45A (trimpot Io) |
| Input |
|---|
| Tegangan input AC |
90~305VAC |
| Tegangan input DC |
127~431VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
93% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
Tcase -40~+90°C (lihat kurva derating) |
| Rating IP |
IP65 |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
244,2 × 68 × 38,8 mm |
| Berat |
1,3 kg |
| Standar keselamatan |
UL8750 (type HL), IEC/EN62368-1, EN61347 series |
| Merek / model |
Mean Well HLG-240H-54A |
Aplikasi (saran pabrikan)
- Lampu jalan LED
- Lampu LED high-bay
- Penerangan area parkir
- Lampu LED untuk kapal ikan
- Penerangan rumah kaca (greenhouse) LED
- Tipe "HL" untuk lokasi berbahaya Class I, Division 2
Pertanyaan umum
Berapa arus maksimal Mean Well HLG-240H-54A?
Arus output rated HLG-240H-54A adalah 4,45A pada 54V, dengan daya rated 240,3W.
Apakah tegangan output HLG-240H-54A bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 50~57V (trimpot Vo); arus 2,23~4,45A (trimpot Io).
Berapa tegangan input HLG-240H-54A?
HLG-240H-54A menerima input 90~305VAC atau 127~431VDC.
Berapa ukuran dan berat HLG-240H-54A?
Menurut datasheet Mean Well, ukurannya 244,2 × 68 × 38,8 mm dan beratnya sekitar 1,3 kg.
Catatan: Data dari datasheet resmi Mean Well HLG-240H (revisi 2025-01-09). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: HLG240H54A, Meanwell HLG-240H-54A, power supply 54V 240W, SMPS 54V 4,45A, driver LED 54V waterproof
