Power supply DIN rail · Mean Well TDR-960

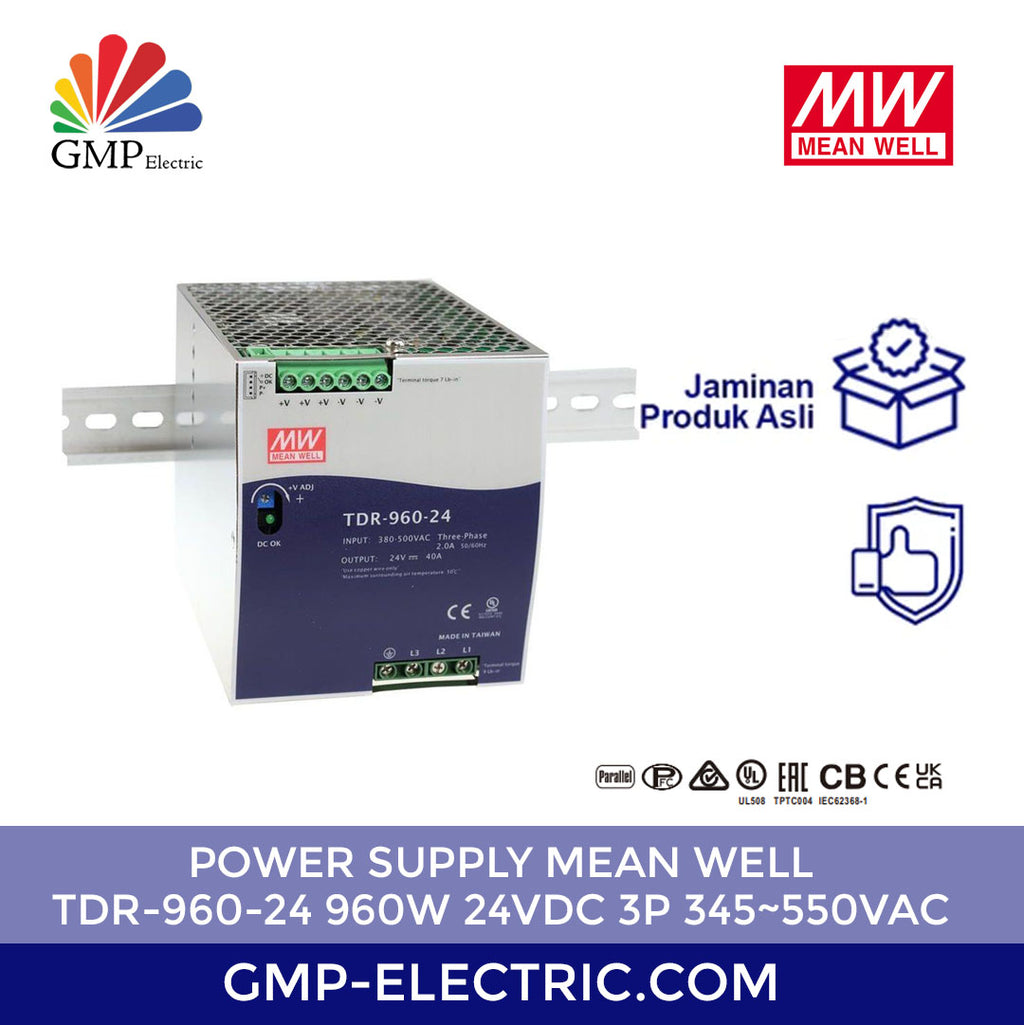

Mean Well TDR-960-24 adalah power supply switching (SMPS) untuk rel DIN dengan output 24V 40A (960 W) dan tegangan input 3 fasa 340~550VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -30~+70°C.
Dimensi
110 × 125,2 × 150 mm
Keunggulan seri TDR-960
- Input 3 fasa 340~550VAC rentang lebar (bisa dioperasikan 2 fasa)
- Lebar hanya 110 mm
- Active PFC terintegrasi, sesuai EN 61000-3-2
- Efisiensi tinggi hingga 94,5% dengan disipasi daya rendah
- Rangkaian pembatas arus konstan terintegrasi
- Bisa diparalel berbagi arus hingga 3.840W (3+1)
- Proteksi hubung singkat, beban lebih, tegangan lebih dan suhu lebih
- Pendinginan konveksi tanpa kipas, pasang di rel DIN TS-35/7.5 atau 15
- Tersertifikasi UL 508, imunitas industri EN 61000-6-2
- Kontak relay DC OK, uji burn-in 100% beban penuh
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
40A |
| Daya rated |
960W |
| Ripple & noise (maks.) |
180mVp-p |
| Rentang setel tegangan |
24~28V |
| Input |
|---|
| Tegangan input AC |
3 fasa 340~550VAC (bisa 2 fasa) |
| Tegangan input DC |
480~780VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
94% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih (105~130%), Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-30~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
110 × 125,2 × 150 mm |
| Berat |
2,47 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL508, IEC 62368-1 (CB), AS/NZS 62368.1, EAC TP TC 004 |
| Merek / model |
Mean Well TDR-960-24 |
Pertanyaan umum
Berapa arus maksimal Mean Well TDR-960-24?
Arus output rated TDR-960-24 adalah 40A pada 24V, dengan daya rated 960W.
Apakah tegangan output TDR-960-24 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 24~28V.
Berapa tegangan input TDR-960-24?
TDR-960-24 menerima input 3 fasa 340~550VAC (bisa 2 fasa) atau 480~780VDC.
Berapa ukuran dan berat TDR-960-24?
Menurut datasheet Mean Well, ukurannya 110 × 125,2 × 150 mm dan beratnya sekitar 2,47 kg.
Catatan: Data dari datasheet resmi Mean Well TDR-960 (revisi 2024-11-22). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: TDR96024, Meanwell TDR-960-24, power supply 24V 960W, SMPS 24V 40A, power supply DIN rail 24V
