Power supply enclosed · Mean Well RS-15

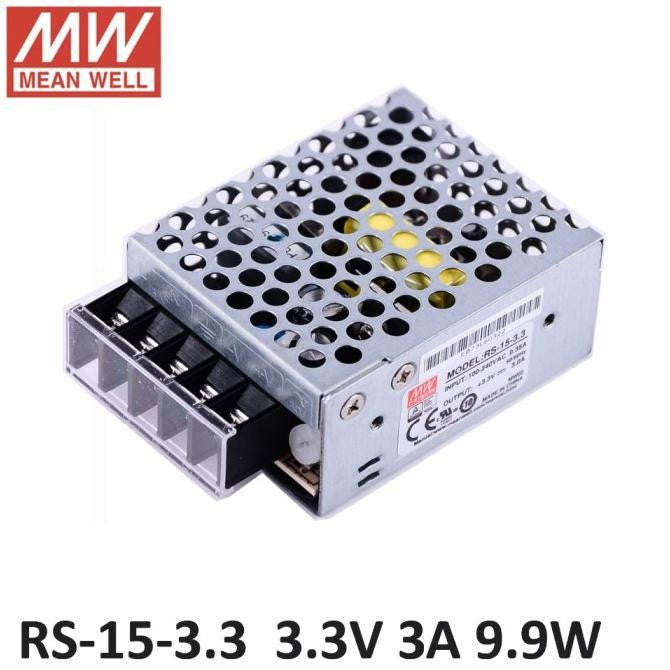

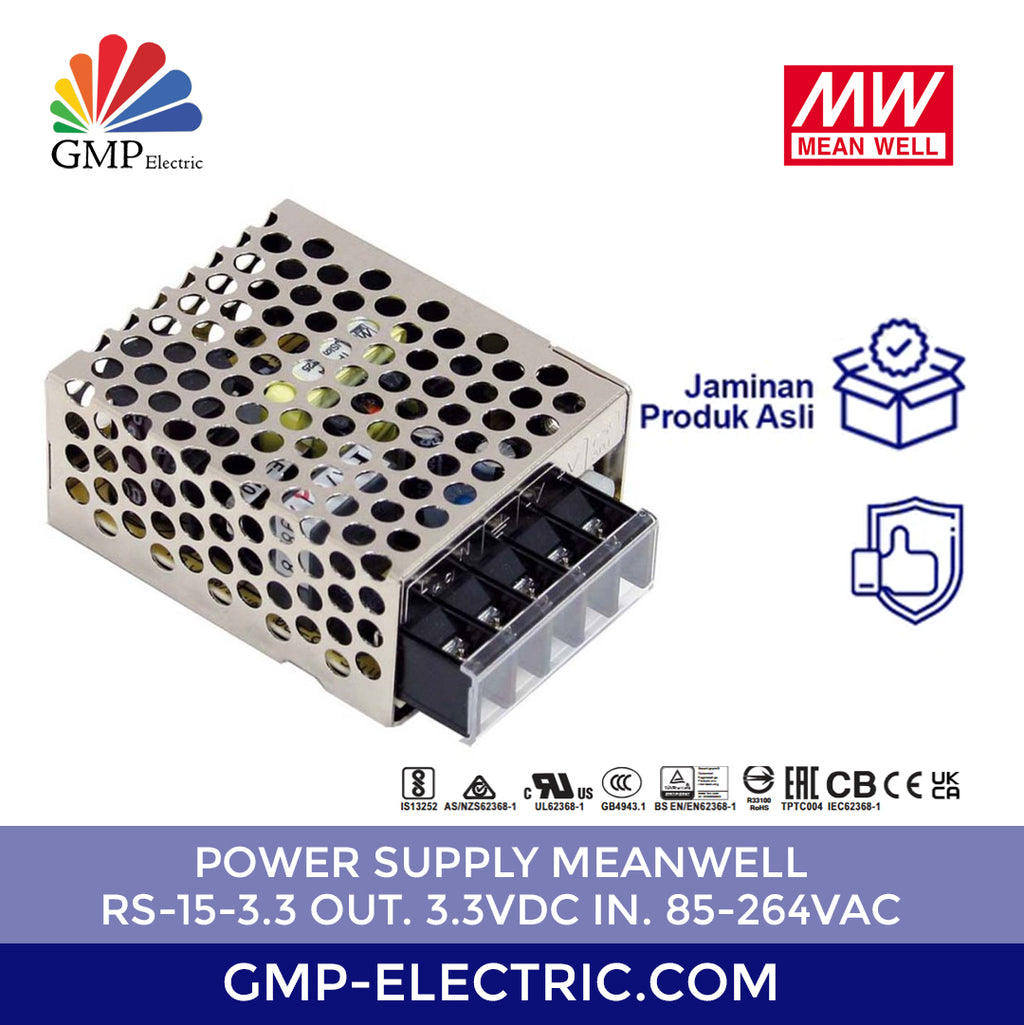

Mean Well RS-15-3.3 adalah power supply switching (SMPS) tipe enclosed dengan output 3,3V 3A (10 W) dan tegangan input 85~264VAC. Pendinginan konveksi tanpa kipas. Suhu kerja -20~+70°C.
Dimensi
62,5 × 51 × 28 mm
Keunggulan seri RS-15
- Input AC universal 85~264VAC (full range)
- Proteksi hubung singkat, beban lebih, tegangan lebih dan suhu lebih
- Pendinginan konveksi tanpa kipas, suhu kerja hingga 70°C
- Konsumsi daya tanpa beban di bawah 0,5W
- Semua kapasitor elektrolit 105°C umur panjang
- Tahan lonjakan input 300VAC selama 5 detik
- Lolos uji getaran 5G
- Indikator LED, uji burn-in 100% beban penuh
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
3,3V |
| Arus rated |
3A |
| Daya rated |
9,9W |
| Ripple & noise (maks.) |
80mVp-p |
| Rentang setel tegangan |
2,9~3,6V |
| Input |
|---|
| Tegangan input AC |
85~264VAC |
| Tegangan input DC |
120~370VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
72% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih, Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-20~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
62,5 × 51 × 28 mm |
| Berat |
0,13 kg |
| Standar keselamatan |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC, CCC GB4943, BIS IS13252 |
| Merek / model |
Mean Well RS-15-3.3 |
Pertanyaan umum
Berapa arus maksimal Mean Well RS-15-3.3?
Arus output rated RS-15-3.3 adalah 3A pada 3,3V, dengan daya rated 9,9W.
Apakah tegangan output RS-15-3.3 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 2,9~3,6V.
Berapa tegangan input RS-15-3.3?
RS-15-3.3 menerima input 85~264VAC atau 120~370VDC.
Berapa ukuran dan berat RS-15-3.3?
Menurut datasheet Mean Well, ukurannya 62,5 × 51 × 28 mm dan beratnya sekitar 0,13 kg.
Catatan: Data dari datasheet resmi Mean Well RS-15 (revisi 2024-11-22). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: RS153.3, Meanwell RS-15-3.3, power supply 3.3V 10W, SMPS 3.3V 3A, trafo switching 3.3V
