Schneider Electric iC60N 2P Kurva C adalah Miniature Circuit Breaker (MCB) dua kutub dari seri Acti9 yang dirancang untuk perlindungan optimal terhadap hubung singkat dan beban lebih pada instalasi listrik hunian maupun industri ringan. Dengan kurva trip C (5–10 In), produk ini cocok untuk beban induktif seperti motor dan pencahayaan dengan lonjakan arus awal sedang.
🔍 Varian Produk:
- A9F74201 – 1A, 2P, Kurva C

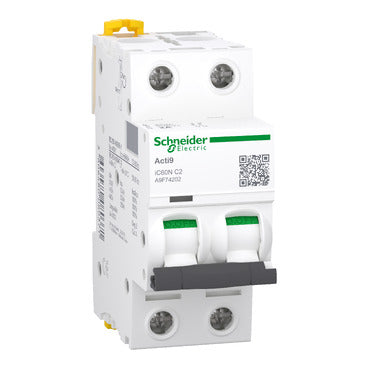

- A9F74202 – 2A, 2P, Kurva C
- A9F74204 – 4A, 2P, Kurva C
- A9F74206 – 6A, 2P, Kurva C

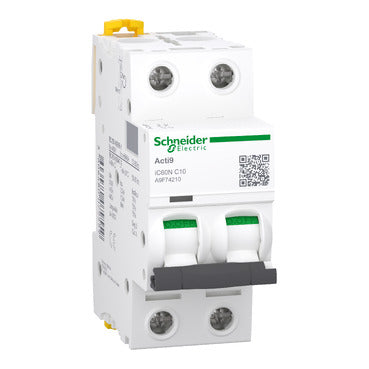

- A9F74210 – 10A, 2P, Kurva C
- A9F74216 – 16A, 2P, Kurva C
- A9F74220 – 20A, 2P, Kurva C

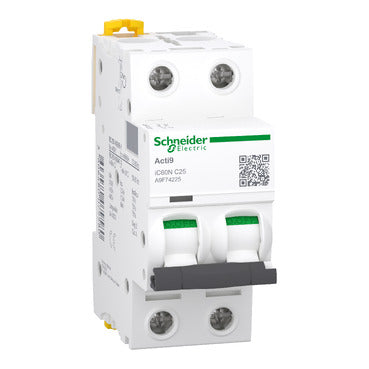

- A9F74225 – 25A, 2P, Kurva C
- A9F74232 – 32A, 2P, Kurva C
- A9F74240 – 40A, 2P, Kurva C

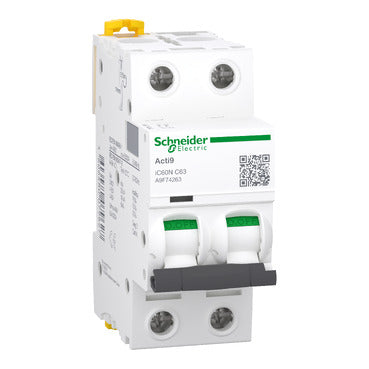

- A9F74263 – 63A, 2P, Kurva C
⚙️ Spesifikasi Teknis:
-
Jumlah Kutub: 2P
-
Arus Nominal (In): 1A – 63A
-
Kurva Trip: C (5 – 10 In)
-
Kapasitas Breaking: 6kA @ 400V AC (IEC 60898-1)
-
Jenis Pemutus: Thermal-Magnetic
-
Tegangan Isolasi (Ui): 500V AC
-
Tegangan Tahan Lonjakan (Uimp): 6kV
-
Frekuensi Jaringan: 50/60 Hz
-
Standar: IEC 60898-1, IEC 60947-2
-
Durabilitas Listrik: hingga 10.000 siklus
-
Durabilitas Mekanik: hingga 20.000 siklus
📏 Dimensi & Instalasi:
-
Ukuran (L x T x D): 36 x 85 x 78.5 mm
-
Berat: 0.25 kg
-
Lebar Modul: 2 x 18 mm
-
Mounting: DIN rail (clip-on)
-
Koneksi Terminal:
- 1–25A: Maks. 16 mm² (serabut) / 25 mm² (tunggal)
- 32–63A: Maks. 25 mm² (serabut) / 35 mm² (tunggal)
-
Torsi Pengencangan: 2 Nm
-
Panjang Kupas Kabel: 14 mm
🛡️ Fitur Unggulan:
- Dilengkapi indikator VisiTrip untuk identifikasi gangguan
- Teknologi VisiSafe menjamin isolasi fisik saat OFF
- Kelas pembatasan energi: 3 (perlindungan sirkuit downstream lebih baik)
- Proteksi IP20 (tanpa enclosure) dan IP40 (dalam enclosure)
- Dapat digunakan untuk sistem DC hingga 125VDC (2P)
- Kompatibel dengan comb busbar dan distribution block
- Temperatur Operasi: -35°C hingga 70°C
MCB Schneider iC60N 2P Kurva C adalah pilihan ideal untuk aplikasi yang membutuhkan perlindungan andal, durabilitas tinggi, dan kemudahan pemeliharaan. Didesain untuk memenuhi standar internasional dan kebutuhan instalasi modern.
