Schneider Electric MCB Acti9 iC60N 3P adalah Miniature Circuit Breaker (MCB) 3 kutub dengan kurva trip C, dirancang untuk proteksi terhadap arus hubung singkat dan beban lebih dalam sistem distribusi listrik industri maupun hunian. MCB ini memiliki kapasitas breaking hingga 6000A (Icn) sesuai standar IEC 60898-1 dan hingga 50kA (Icu) sesuai IEC 60947-2, memastikan keandalan maksimal dalam proteksi sirkuit.
🔍 Varian Produk:
- A9F74301 – 1A, 3P, Curve C
- A9F74302 – 2A, 3P, Curve C
- A9F74304 – 4A, 3P, Curve C
- A9F74306 – 6A, 3P, Curve C
- A9F74310 – 10A, 3P, Curve C
- A9F74316 – 16A, 3P, Curve C
- A9F74320 – 20A, 3P, Curve C

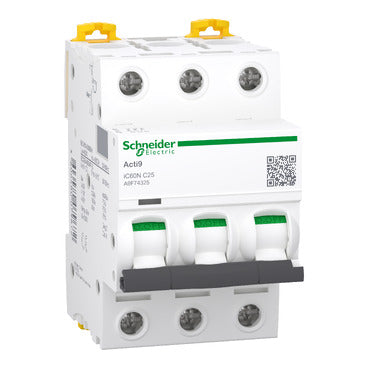

- A9F74325 – 25A, 3P, Curve C
- A9F74332 – 32A, 3P, Curve C
- A9F74340 – 40A, 3P, Curve C

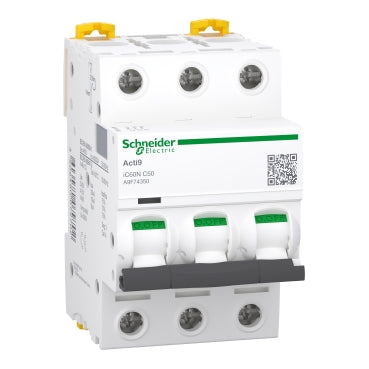

- A9F74350 – 50A, 3P, Curve C
- A9F74363 – 63A, 3P, Curve C
⚙️ Spesifikasi Teknis:
-
Jumlah Kutub: 3P (3 fase)
-
Arus Nominal (In): 1A hingga 63A
-
Kurva Trip: C (untuk beban umum, induktif)
-
Tegangan Operasi: hingga 415V AC – 50/60Hz
-
Kapasitas Breaking: 6kA @ 400V (IEC 60898-1), hingga 50kA (IEC 60947-2)
-
Tipe Trip Unit: Termal-Magnetik
-
Durabilitas Listrik: hingga 10.000 siklus
-
Durabilitas Mekanik: hingga 20.000 siklus
-
Standar: IEC 60898-1, IEC 60947-2
📏 Dimensi & Instalasi:
-
Ukuran (P x L x T): 78.5 x 54 x 85 mm
-
Berat Bersih: 375 g
-
Pitch Modul: 6 x 9 mm
-
Mounting: DIN rail (clip-on)
-
Koneksi Terminal: Rigid 1–25 mm² / Flexible 1–16 mm²
-
Torsi Pengencangan: 2 Nm
🛡️ Fitur Unggulan:
- Indikator status trip (VisiTrip) dan posisi kontak (VisiSafe)
- Kapasitas tinggi untuk pemutusan arus hubung singkat
- Proteksi optimal untuk sistem distribusi 3 fase
- Kompatibel dengan comb busbar (top & bottom)
- Proteksi IP20 (terbuka) / IP40 (dalam enclosure)
- Temperatur Operasi: -35°C hingga 70°C
- Penyimpanan: -40°C hingga 85°C
MCB Schneider Acti9 iC60N 3P merupakan solusi andal, tahan lama, dan sesuai standar internasional untuk sistem kelistrikan yang aman dan efisien.
