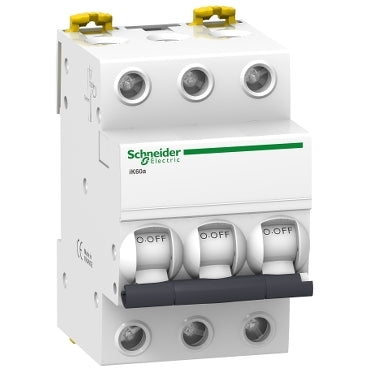

Schneider Electric iK60N 3P C-Curve adalah Miniature Circuit Breaker (MCB) 3 kutub dari seri Acti9 yang dirancang untuk proteksi sirkuit terhadap hubung singkat dan beban lebih. Dengan kurva trip tipe C dan kapasitas pemutusan hingga 4.5kA, MCB ini ideal untuk instalasi distribusi daya di bangunan residensial maupun komersial ringan.
🔍 Varian Produk:
- A9K14306 – 6A, 3P, C-Curve, 4.5kA
- A9K14310 – 10A, 3P, C-Curve, 4.5kA
- A9K14316 – 16A, 3P, C-Curve, 4.5kA
- A9K14320 – 20A, 3P, C-Curve, 4.5kA
- A9K14325 – 25A, 3P, C-Curve, 4.5kA
- A9K14332 – 32A, 3P, C-Curve, 4.5kA
⚙️ Spesifikasi Teknis:
-
Jumlah Kutub: 3P (3 fase)
-
Arus Nominal (In): 6A / 10A / 16A / 20A / 25A / 32A
-
Kurva Trip: C (Thermal-magnetic)
-
Kapasitas Pemutusan: 4500A @ 400V AC (EN/IEC 60898-1)
-
Tegangan Operasi (Ue): 400V AC – 50/60Hz
-
Tegangan Isolasi (Ui): 440V AC
-
Tegangan Tahan Lonjakan (Uimp): 4kV
-
Fungsi Tambahan: Kontrol, isolasi, dan indikasi ON/OFF
-
Standar Sertifikasi: EN/IEC 60898-1, AENOR
-
Daya Tahan Listrik: hingga 10.000 siklus
-
Daya Tahan Mekanik: hingga 20.000 siklus
📏 Dimensi & Instalasi:
-
Dimensi (L x T x D): 54mm x 85mm x 78.5mm
-
Berat: 300g
-
Lebar Modul: 6 pitch (54mm total)
-
Pemasangan: DIN rail (clip-on)
-
Jenis Terminal: Tunnel type (atas/bawah), 1–25 mm²
-
Torsi Pengencangan Terminal: 2 Nm
🛡️ Fitur Tambahan:
- Indikator status ON/OFF
- Kompatibel dengan busbar comb
- Perlindungan IP20 (terbuka), IP40 (dalam enclosure)
- Temperatur Operasi: -25°C hingga 60°C
- Temperatur Penyimpanan: -40°C hingga 85°C
Dengan desain yang modular, tahan lama, dan aman, MCB Schneider iK60N 3P memberikan solusi proteksi optimal untuk berbagai kebutuhan distribusi daya listrik Anda.
