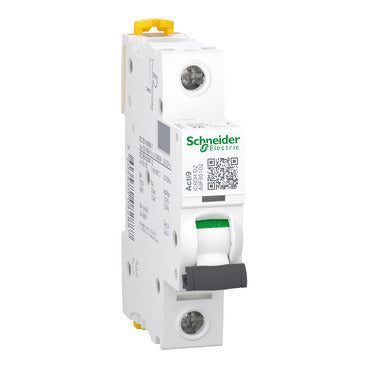

Schneider Electric Acti9 iC60H 1P Kurva D adalah Miniature Circuit Breaker (MCB) berstandar multinasional yang dirancang untuk melindungi sirkuit listrik dari arus lebih (overload) dan hubung singkat (short circuit). Dengan teknologi trip thermal-magnetic dan kurva D, MCB ini ideal untuk aplikasi yang memerlukan lonjakan arus awal tinggi seperti motor listrik atau peralatan industri. Produk ini sesuai dengan standar IEC 60898-1 dan IEC 60947-2.
🔍 Varian Produk:
- A9F85102 – 2A, 1P, Kurva D
- A9F85104 – 4A, 1P, Kurva D
- A9F85106 – 6A, 1P, Kurva D
- A9F85110 – 10A, 1P, Kurva D
- A9F85116 – 16A, 1P, Kurva D
- A9F85125 – 25A, 1P, Kurva D
- A9F85132 – 32A, 1P, Kurva D
- A9F85163 – 63A, 1P, Kurva D
Mohon perhatikan barang dengan tanda [PRE-ORDER], silakan chat kami untuk info lebih lanjut.
⚙️ Spesifikasi Teknis:
-
Jumlah Kutub: 1P
-
Arus Nominal (In): 2A / 4A / 6A / 10A / 16A / 25A / 32A / 63A
-
Kurva Trip: D (10–14 In)
-
Kapasitas Pemutusan: 10kA (IEC 60898-1), 15kA (IEC 60947-2)
-
Tegangan Operasi (Ue): hingga 240V AC / 72V DC
-
Tegangan Isolasi (Ui): 500V AC
-
Tegangan Tahan Lonjakan (Uimp): 6kV
-
Standar: IEC 60898-1, IEC 60947-2
-
Durabilitas Listrik: hingga 10.000 siklus
-
Durabilitas Mekanik: hingga 20.000 siklus
📏 Dimensi & Instalasi:
-
Lebar Modul: 18mm per kutub
-
Dimensi (P x L x T): 78.5 x 18 x 85 mm
-
Berat Bersih: ±0,215 kg
-
Mounting: DIN rail (clip-on)
-
Koneksi Terminal: Rigid hingga 25 mm² / Flexible hingga 16 mm² (2–25A), Rigid hingga 35 mm² / Flexible hingga 25 mm² (32–63A)
-
Torsi Pengencangan: 2 Nm
🛡️ Fitur Tambahan:
- Indikator VisiTrip untuk memudahkan identifikasi sirkuit yang trip
- Fitur VisiSafe memastikan pemutusan kontak secara fisik untuk keamanan perawatan
- Kompatibel dengan busbar comb & distribution block
- Perlindungan IP20 (terminal) saat terpasang
- Temperatur Operasi: -35°C hingga 70°C
- Penyimpanan: -40°C hingga 85°C
Dengan keandalan tinggi dan perlindungan maksimal, MCB Schneider iC60H 1P Kurva D menjadi pilihan tepat untuk sistem kelistrikan industri maupun komersial yang membutuhkan kinerja handal dan aman.
