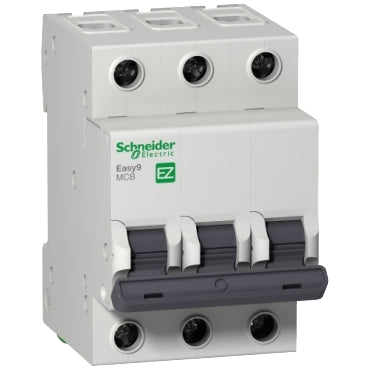

Schneider Electric Easy9 MCB 3P – Kurva C adalah Miniature Circuit Breaker 3 kutub (3P) dengan kemampuan pemutusan hingga 4.5kA, dirancang khusus untuk kebutuhan instalasi listrik residensial dan komersial ringan. Produk ini melindungi terhadap hubungan pendek dan kelebihan beban dengan kurva trip magnetis tipe C (5–10 In), sesuai dengan standar internasional IEC 60898-1 dan SNI 8528-1:2018.
🔍 Varian Produk:
- EZ9F54306 – 6A, 3P, Kurva C
- EZ9F54310 – 10A, 3P, Kurva C
- EZ9F54316 – 16A, 3P, Kurva C
- EZ9F54320 – 20A, 3P, Kurva C
- EZ9F54325 – 25A, 3P, Kurva C
- EZ9F54332 – 32A, 3P, Kurva C
- EZ9F54340 – 40A, 3P, Kurva C
⚙️ Spesifikasi Teknis:
-
Jumlah Kutub: 3P (tiga fase)
-
Arus Nominal (In): 6A / 10A / 16A / 20A / 25A / 32A / 40A
-
Kurva Trip: C (magnetik 5–10x In)
-
Tegangan Operasi (Ue): 400V AC – 50/60Hz
-
Kapasitas Pemutusan: 4500A (Icn) sesuai IEC 60898-1
-
Tegangan Isolasi (Ui): 500V AC
-
Tegangan Tahan Lonjakan (Uimp): 4kV
-
Durabilitas Listrik: hingga 4000 siklus
-
Durabilitas Mekanik: hingga 10.000 siklus
-
Indikator Posisi Kontak: Ya (ON/OFF)
📏 Dimensi & Instalasi:
-
Ukuran (P x L x T): 66.5 x 54 x 81 mm
-
Berat Bersih: ±326 g
-
Pitch Modul: 6 x 9 mm
-
Mounting: DIN rail (clip-on)
-
Koneksi Terminal: Rigid 1–25 mm² / Flexible 1–16 mm²
-
Torsi Pengencangan: 2 Nm
🛡️ Fitur Tambahan:
- Indikasi trip melalui posisi handle
- Kompatibel untuk penggunaan isolasi
- Proteksi IP20 (tanpa enclosure), IP40 (dalam enclosure)
- Tersertifikasi IEC 60898-1, SNI, dan SUCOFINDO
- Temperatur Operasi: -5°C hingga 60°C
- Tersedia hanya untuk area luar Jakarta
