Relai Kontrol Fase (RCP) adalah perangkat pengaman instalasi listrik yang digunakan untuk memantau keberadaan dan kondisi tegangan pada sirkuit tiga fase. Relai ini mengamankan peralatan dari risiko hilangnya salah satu fase, kesalahan urutan fase, dan ketidakseimbangan beban yang terlalu besar di antara ketiga fase tersebut.
**Fitur Utama**
-
Perlindungan Menyeluruh: Mengamankan motor dari ketidakseimbangan fase dan kemungkinan arah putaran motor yang terbalik.
-
Indikasi Status: LED hijau di panel depan menunjukkan keberadaan tegangan, sementara LED merah menyala jika terjadi kesalahan (fault).
-
Pengaturan Mudah: Pengaturan parameter dilakukan di panel depan menggunakan obeng, dengan skala yang jelas untuk kalibrasi.
-
Desain Aman: Menyediakan 1 kontak change-over yang aman saat terjadi kegagalan.
**Spesifikasi Teknis (RCP)**
-
Rentang Pengukuran Tegangan: 0,15 VAC hingga 10 VAC.
-
Tegangan Suplai (Uc): 400 V AC +/- 15%.
-
Waktu Tanggapan: 0,15 detik dengan tunda waktu saat trip 0,3 detik.
-
Arus Kontak Keluaran: 8A pada 250 VAC (cos φ = 1).
-
Suhu Operasi: -5°C hingga +55°C.
-
Dimensi: Lebar 36 mm (4 modul 9mm).
-
Tingkat Proteksi (IP): IP20.
**Daftar Varian Produk**
-

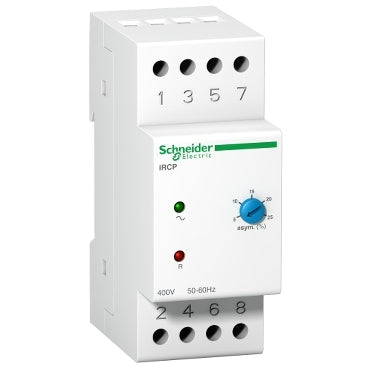

Relay Kontrol Fase (RCP): 400 V, waktu tanggapan 0,15 detik, Referensi A9E21180.
-

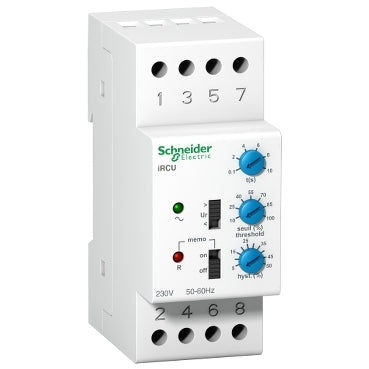

Relay Kontrol Tegangan (RCU): 230 V, waktu tanggapan 200 milidetik, Referensi A9E21182.
-

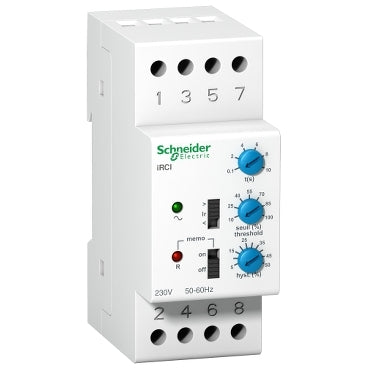

Relay Kontrol Arus (RCI): 230 V, waktu tanggapan 200 milidetik, Referensi A9E21181.
