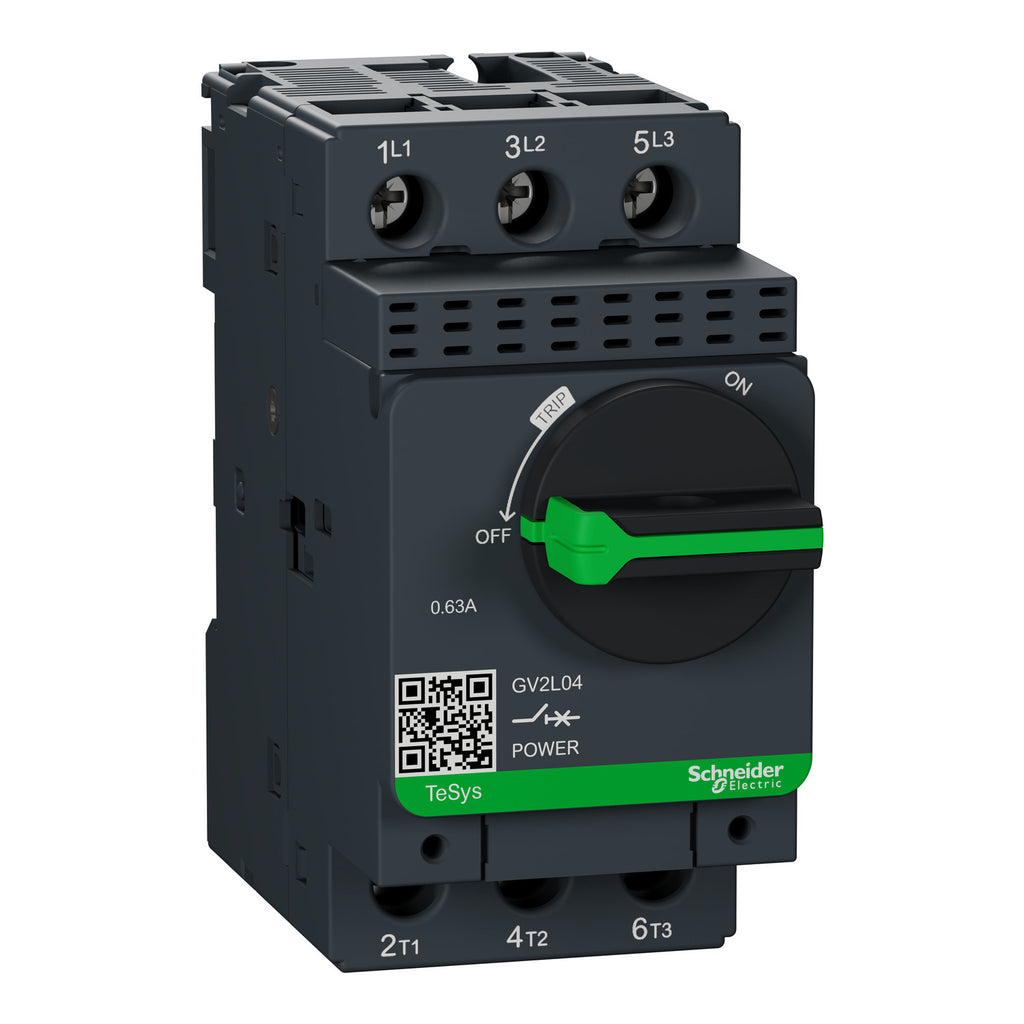

Schneider TeSys Deca GV2L adalah motor circuit breaker (MCB) 3-phase dengan proteksi magnetik, dirancang untuk aplikasi proteksi motor dari gangguan hubung singkat dan beban lebih mendadak. Dengan kapasitas pemutusan tinggi hingga 100kA, seri GV2L cocok untuk motor dengan daya antara 0.09 hingga 15 kW.
Unit ini memiliki desain ringkas dengan kontrol rotary knob (start-stop) dan daya tahan hingga 100.000 siklus AC-3, cocok untuk aplikasi industri dan otomasi. Untuk perlindungan beban lebih, pengguna disarankan menambahkan relay overload thermal seperti LRD03 hingga LRD32 sesuai ukuran motor.
🔀 Pilihan Varian GV2L (Proteksi Magnetik):
| Daya Motor (400V) |
Proteksi Magnetik (A) |
Model |
| 0.09 kW |
0.4 A |
GV2L03 |
| 0.12 – 0.18 kW |
0.63 A |
GV2L04 |
| 0.25 – 0.37 kW |
1 A |
GV2L05 |
| 0.55 kW |
1.6 A |
GV2L06 |
| 0.75 kW |
2.5 A |
GV2L07 |
| 1.1 – 1.5 kW |
4 A |
GV2L08 |
| 2.2 kW |
6.3 A |
GV2L10 |
| 3 – 4 kW |
10 A |
GV2L14 |
| 5.5 kW |
14 A |
GV2L16 |
| 7.5 kW |
18 A |
GV2L20 |
| 9 kW |
25 A |
GV2L22 |
| 11 – 15 kW |
32 A |
GV2L32 |
⚙️ Fitur Utama:
- Proteksi magnetik (trip 13x In) untuk gangguan hubung singkat
- Kapasitas pemutusan tinggi hingga 100kA (GV2L03 – GV2L14)
- Kendali rotary switch (on-off-trip) dengan ketahanan mekanis 100.000 siklus
- Dilengkapi terminal screw clamp, cocok untuk DIN rail maupun panel mounting
- Support instalasi horizontal maupun vertikal
- Sertifikasi lengkap: IEC, UL, CSA, CCC, EAC, Marine
✅ Aplikasi:
- Proteksi motor 3-phase di instalasi industri dan pabrik
- Starter motor langsung atau kombinasi dengan kontaktor dan relay beban lebih
- Panel kontrol HVAC, pompa, conveyor, dan sistem otomasi
Catatan: GV2L belum dilengkapi proteksi thermal beban lebih, disarankan dikombinasikan dengan relay thermal seperti LRD03–LRD35 (sesuai kebutuhan arus motor).
