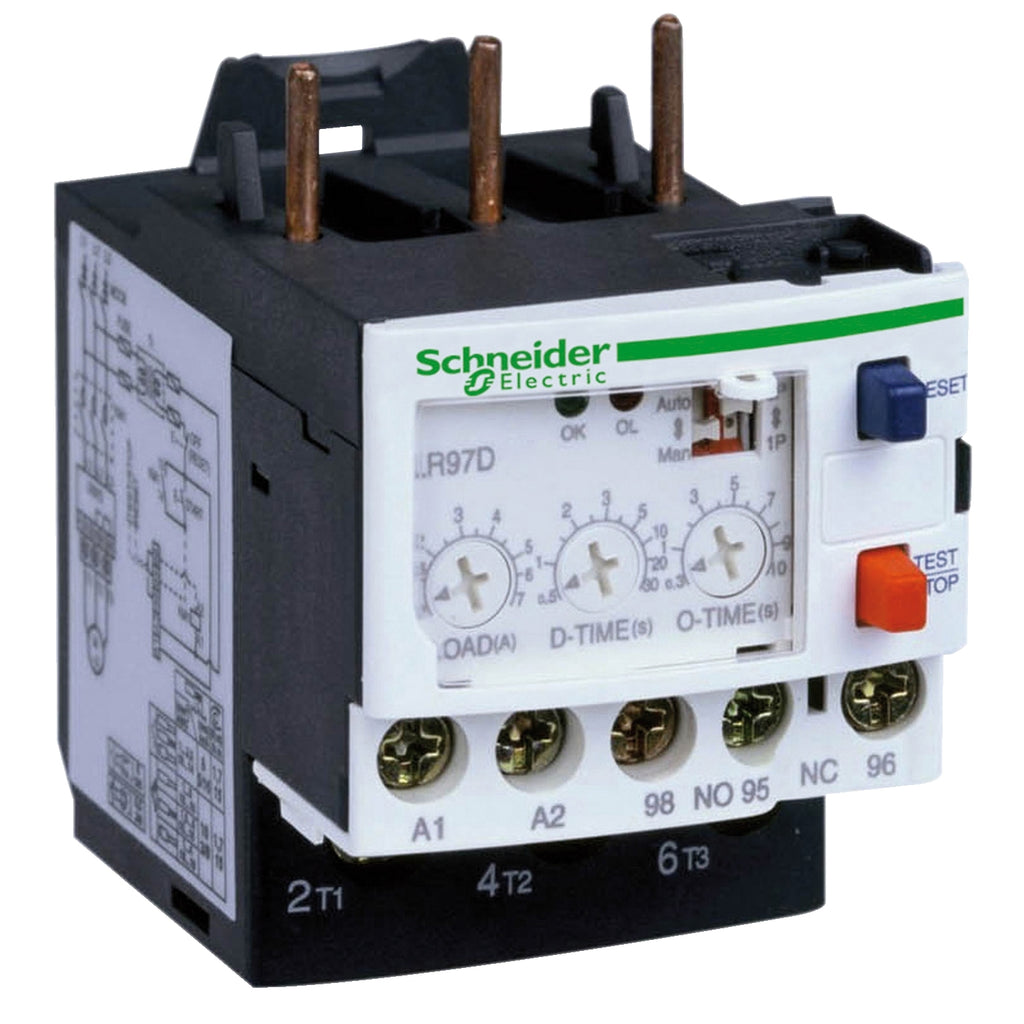

Schneider LR97D015F7 – LR97D38M7 merupakan relay elektronik overcurrent (EOCR) seri TeSys LR97D yang dirancang untuk proteksi motor terhadap arus lebih, rotor macet, dan gangguan fasa. Produk ini menawarkan pengaturan presisi dengan berbagai range arus mulai dari 0.3A hingga 38A, menjadikannya ideal untuk berbagai aplikasi industri.
Relay ini dilengkapi tiga dial pengaturan: LOAD (pengaturan arus overload), O-TIME (durasi toleransi overload), dan D-TIME (durasi start). Proteksi akan aktif bila arus melebihi 3x nilai LOAD lebih dari 0.5 detik, atau jika terjadi kehilangan fasa lebih dari 3 detik. Terdapat pilihan mode reset manual maupun otomatis, serta indikator LED status operasi (Run/Trip).
LR97D kompatibel dengan kontaktor Schneider LC1D09 hingga D38, dan dapat dipasang langsung di bawah terminal kontaktor atau secara terpisah menggunakan terminal blok LAD7B106.
🔀 Varian Produk EOCR TeSys LR97D:
-
LR97D015F7 – 0.3...1.5 A | 100–120V AC – Cocok untuk kontaktor LC1D09…D12
-
LR97D015M7 – 0.3...1.5 A | 200–240V AC – Cocok untuk kontaktor LC1D09…D12
-
LR97D07F7 – 1.2...7 A | 100–120V AC – Cocok untuk kontaktor LC1D09…D18
-
LR97D07M7 – 1.2...7 A | 200–240V AC – Cocok untuk kontaktor LC1D09…D18
-
LR97D25F7 – 5...25 A | 100–120V AC – Cocok untuk kontaktor LC1D18…D32
-
LR97D25M7 – 5...25 A | 200–240V AC – Cocok untuk kontaktor LC1D18…D32
-
LR97D38F7 – 20...38 A | 100–120V AC – Cocok untuk kontaktor LC1D25…D38
-
LR97D38M7 – 20...38 A | 200–240V AC – Cocok untuk kontaktor LC1D25…D38
Mohon perhatikan barang dengan tanda [PRE-ORDER], silakan chat kami untuk info lebih lanjut.
⚙️ Spesifikasi Teknis Utama:
-
Arus Proteksi Overload: 0.3 – 38A (bergantung varian)
-
Tegangan Supply: 100–120V AC atau 200–240V AC
-
Proteksi Tambahan: Rotor macet (jammed), kehilangan fasa, arus > 3x LOAD
-
Reset: Manual, otomatis, dan melalui pemutusan suplai
-
Indikator: LED untuk status Run & Trip
-
Kontak bantu: 1 NO + 1 NC
-
Kompatibilitas: LC1D09 hingga LC1D38 (direct mount)
-
Standar & Sertifikasi: IEC, UL, CSA, CCC, RoHS, Reach
✅ Aplikasi:
- Proteksi motor 3 fasa dan 1 fasa
- Pompa, blower, conveyor, dan peralatan industri lainnya
- Aplikasi yang membutuhkan deteksi beban lebih cepat dan presisi tinggi
Dengan sensitivitas terhadap kerusakan motor dan fleksibilitas pemasangan, Schneider TeSys LR97D adalah pilihan optimal untuk perlindungan motor yang andal.
