Relay thermal overload Schneider TeSys Deca LRD01 hingga LRD35 dirancang untuk memberikan perlindungan beban lebih yang handal bagi motor 3-fasa hingga 18.5 kW (pada 400V). Dengan pengaturan arus mulai dari 0.1 A hingga 38 A, relay ini sangat ideal untuk aplikasi industri ringan hingga menengah.
Unit ini dilengkapi dengan fitur-fitur canggih seperti pengaman kehilangan fasa (phase failure protection), manual/automatic reset, tombol test trip, indikator status, serta 2 kontak bantu (1NO + 1NC) untuk sinyal gangguan. Desain modularnya memungkinkan pemasangan langsung pada kontaktor LC1D09 hingga LC1D38 tanpa kabel tambahan.
Varian Produk & Kompatibilitas Kontaktor:
-
LRD01 (0.10 – 0.16 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD02 (0.16 – 0.25 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD03 (0.25 – 0.40 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD04 (0.40 – 0.63 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD05 (0.63 – 1.00 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD06 (1.00 – 1.60 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD07 (1.60 – 2.50 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD08 (2.50 – 4.00 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD10 (4.00 – 6.00 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD12 (5.50 – 8.00 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD14 (7.00 – 10.00 A) – untuk kontaktor LC1D09 ... LC1D38
-
LRD16 (9.00 – 13.00 A) – untuk kontaktor LC1D12 ... LC1D38
-

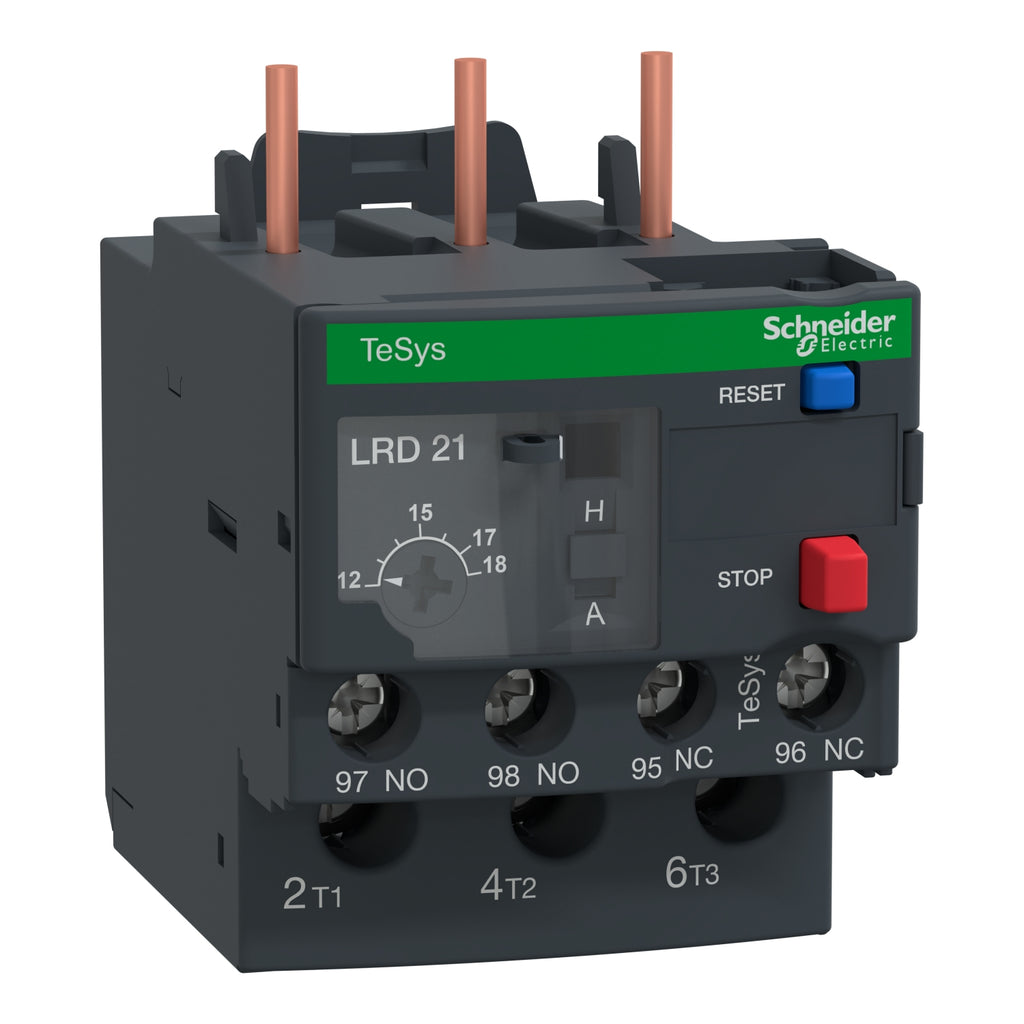

LRD21 (12.00 – 18.00 A) – untuk kontaktor LC1D18 ... LC1D38
-
LRD22 (16.00 – 24.00 A) – untuk kontaktor LC1D25 ... LC1D38
-
LRD32 (23.00 – 32.00 A) – untuk kontaktor LC1D25 ... LC1D38
-
LRD35 (30.00 – 38.00 A) – untuk kontaktor LC1D32 ... LC1D38
Fitur Utama:
- Rentang pengaturan arus: 0.1 A – 38 A
- Kelas trip: 10A sesuai IEC 60947-4-1
- Fungsi perlindungan kehilangan fasa (phase failure)
- Kontak bantu 1NO + 1NC untuk sinyal gangguan
- Tersedia mode reset manual atau otomatis
- Pemasangan langsung ke kontaktor LC1D09 – LC1D38
Aplikasi:
- Perlindungan motor industri 3-fasa kecil hingga 18.5 kW
- Panel kontrol motor (MCC)
- Pompa, kompresor, conveyor, mesin industri ringan
Standar & Sertifikasi: IEC, UL, CSA, CCC, EAC, ATEX, Green Premium
Kompatibel dengan kontaktor LC1D09–D38 | Pemasangan DIN rail atau screw mount | IP20
