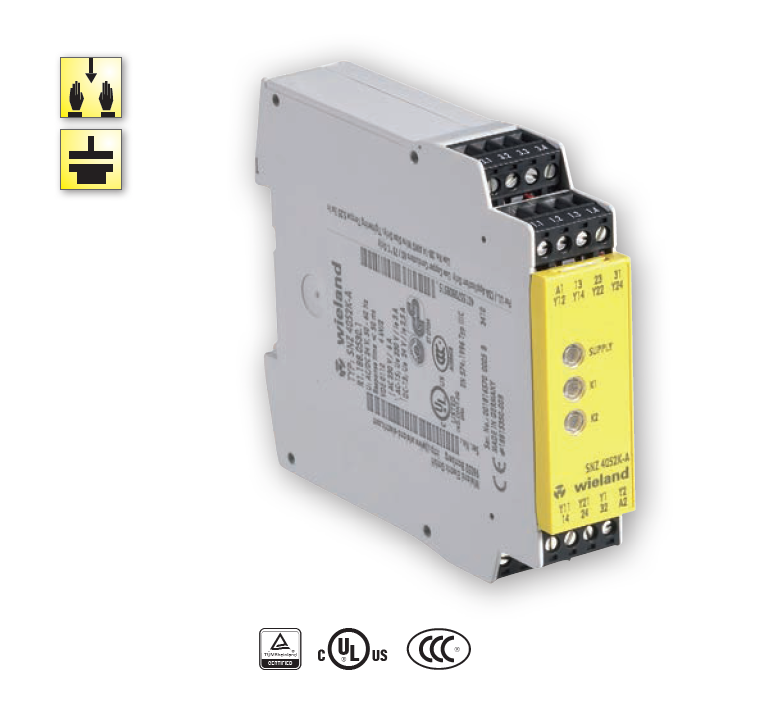

SNZ 4052K - Two-hand relay type IIIC
Applications
• Protection of people and machinery
• Monitoring of two-hand applications Press
• According to EN 574 Type IIIC
• Up to PL e / Category 4 (EN ISO 13849-1)
• Up to SILCL 3 (EN 62061)
Features
• Stop Category 0 according to EN 60204-1
• Two-channel actuation; 1 NO contact and 1 NC contact for each channel
• Cross monitoring
• Monitoring of synchronous activation
• 2 enabling current paths, 1 signaling current path
Function
Perangkat ini mematuhi keamanan EN 574 Tipe III C Persyaratan Safety. Perilaku safety perangkat dirancang untuk aplikasi sesuai dengan Kategori 4 (EN 954-1). Perangkat ini Single Fault- Safe dan self-monitoring. Aktivasi yang tersinkron antara kedua aktuator (kontak sesaat (momentary Contact) dua tangan atau kontak safety gate) dimonitor. Masing-masing dari dua aktuator terhubung ke perangkat dengan kontak NO dan NC
kontak. Desain teknis dari rangkaian input menyediakan
koneksi silang (cross connection) dan pemantauan gangguan tanah (ground fault monitoring). Fungsi Output dirancang dengan 2 kontak NO sebagai jalur arus listrik dan 1 kontak NC sebagai jalur sinyal .
Ketika tegangan dimasukkan ke terminal A1 / A2 dan feedback loop (terminal Y1 / Y2) ditutup, jalur untuk arus listrik tersambung dengan mengaktifkan aktuator secara bersamaan (S1 + S2). Kedua aktuator harus diaktifkan dalam 0,5 detik. Jika hanya salah satu dari dua aktuator dilepaskan, perangkat akan segera dinonaktifkan sehingga kontak output akan terbuka dan arus listrik ke mesin akan terputus.
Perangkat dapat di-restart hanya setelah kedua aktuator kembali ke posisi awal mereka (misalnya saat dua sakelar kontak sesaat telah dilepaskan) dan
sirkuit umpan balik ditutup kembali. Sirkuit umpan balik hanya boleh dibuka kembali setelah kedua aktuator terbuka tersebut diaktifkan. Jika tidak, perangkat akan tetap dalam posisi OFF.
Status perangkat ini ditunjukkan dengan 3 Lampu Indikator LED
LED Supply : menunjukkan tegangan yang masuk
LED K1 : Menunjukkan aktivasi kedua aktuator
LED K2 : jika aktivasi sinkron diaplikasikan.
