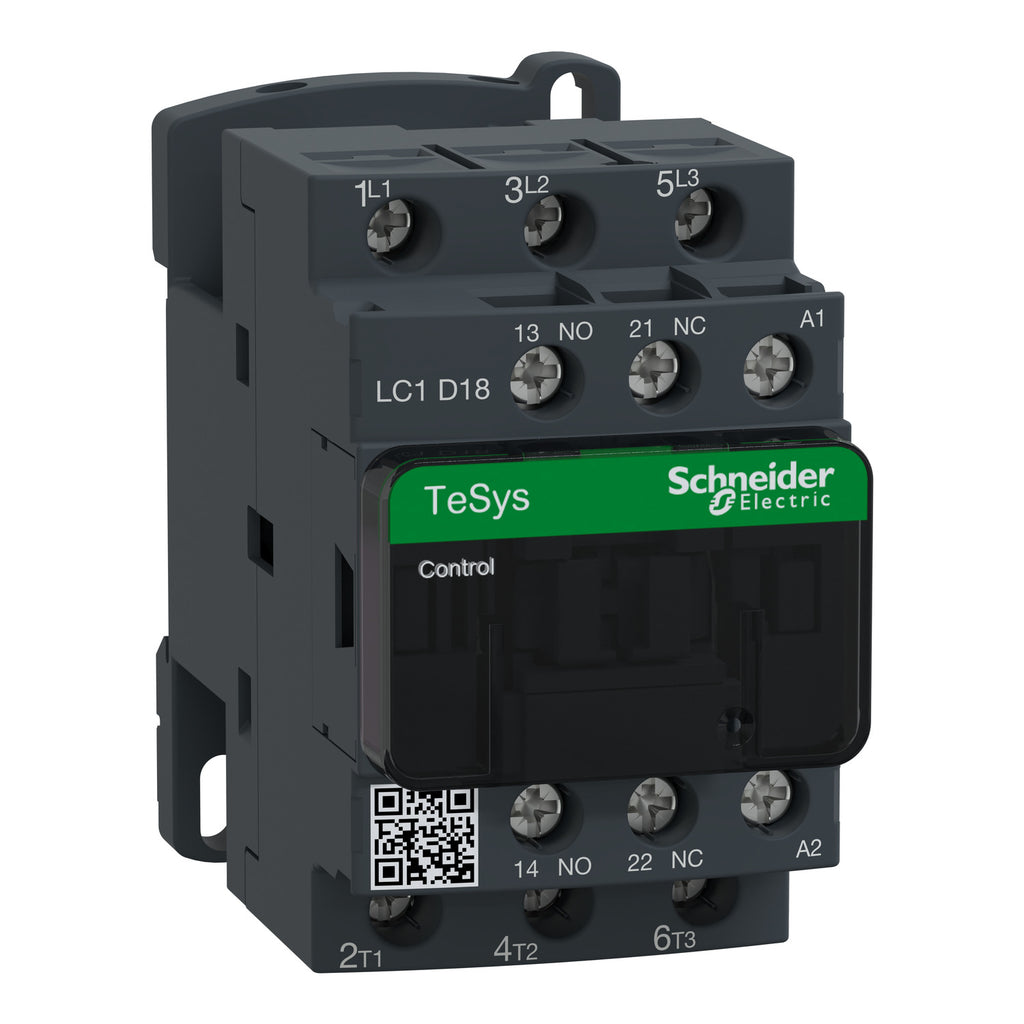

Schneider LC1D18 (varian: LC1D18M7, LC1D18P7, LC1D18Q7, LC1D18E7, LC1D18F7, LC1D18B7, LC1D18D7, LC1D18BD, LC1D18BL, LC1D18FD, LC1D18KUE, LC1D18BNE) adalah kontaktor elektromagnetik 3 kutub dari seri TeSys Deca, dirancang untuk aplikasi kontrol motor hingga 9kW (AC / 3 / 440V). Dilengkapi dengan kontak bantu 1 NO + 1 NC (bersertifikasi mirror contact dan mechanically linked), kontaktor ini ideal untuk sistem kontrol motor, HVAC, dan otomasi industri. Dengan lebar hanya 45 mm, pemasangannya fleksibel di dalam panel.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D18B7), 42VAC (LC1D18D7), 48VAC (LC1D18E7), 110VAC (LC1D18F7), 220VAC (LC1D18M7), 230VAC (LC1D18P7), 380VAC (LC1D18Q7)
-

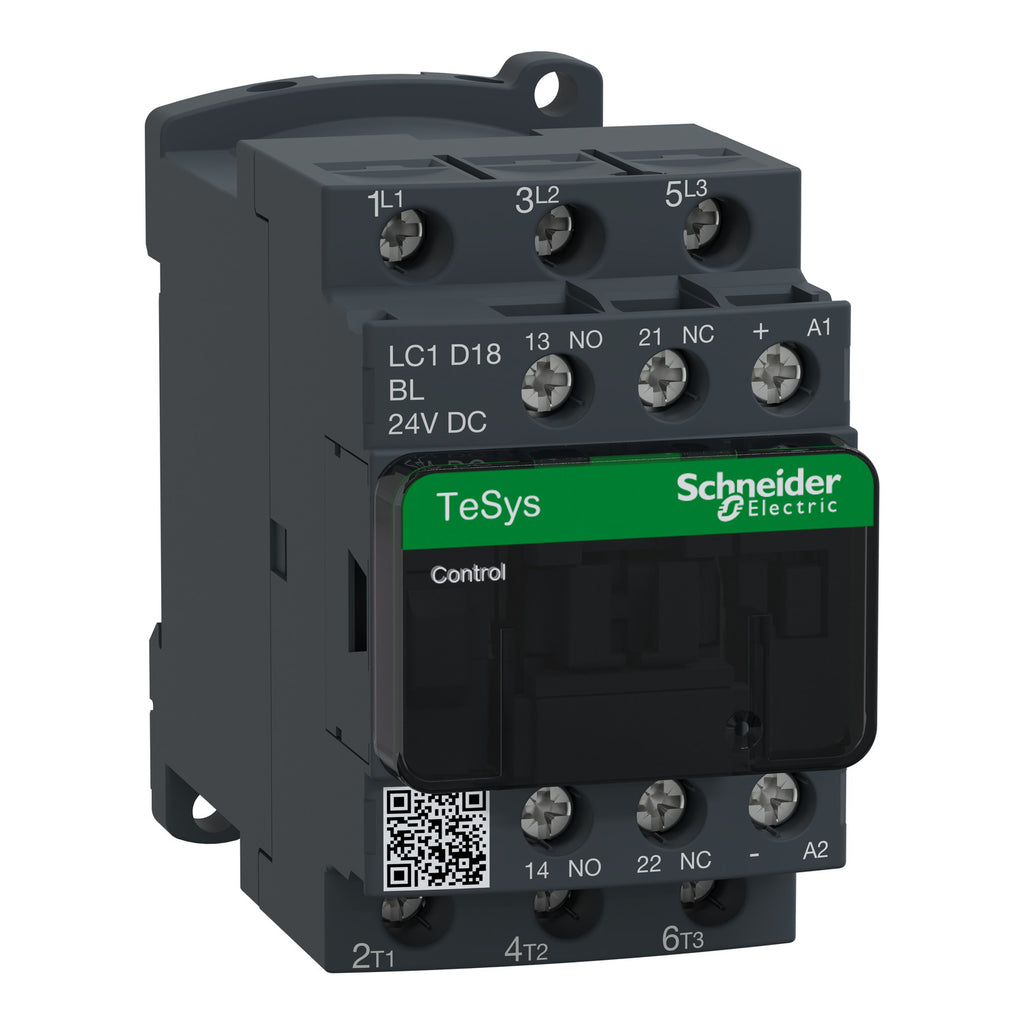

DC: 24VDC (LC1D18BD, LC1D18BL), 110VDC (LC1D18FD)
-
Multi / range AC/DC: 24–60VAC/DC (LC1D18BNE), 100–250VAC/DC (LC1D18KUE)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D18
-
Kontak Utama: 3 NO
-
Kontak Bantuan: 1 NO + 1 NC
-
Tegangan Koil: AC/DC (tergantung varian)
-
Daya Motor (AC / 3 / 400V): hingga 7.5 kW (maks. 9 kW @ 440V)
-
Arus Nominal: 18A (AC / 3), 32A (AC / 1)
-
Frekuensi Operasi: 50/60 Hz
-
Standar Proteksi: IEC 60947 / 4 / 1
-

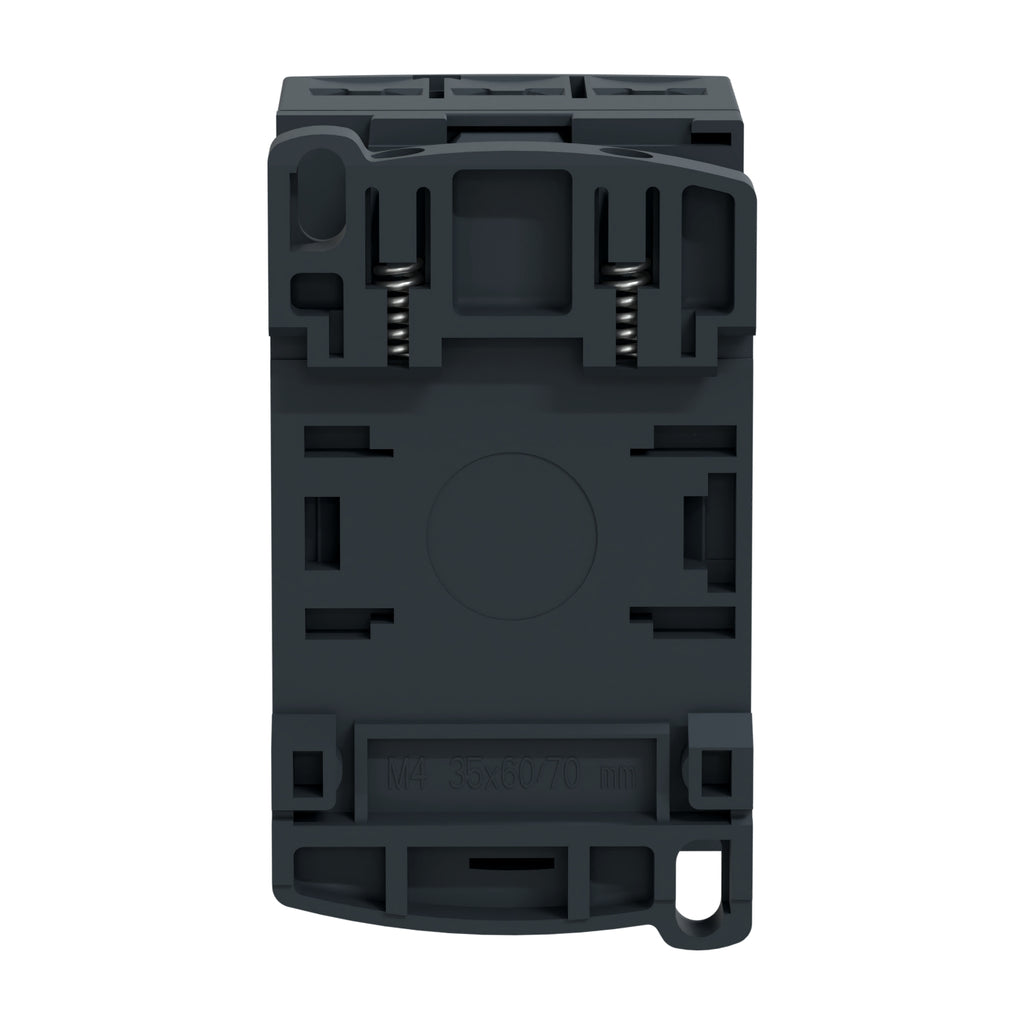

Pemasangan: DIN rail / sekrup
-
Tipe Terminal: Screw clamp
-
Suhu Operasional: / 40°C hingga +60°C (tanpa derating), hingga 70°C (dengan derating)
-
Dimensi (HxWxD): 77 x 45 x 86 mm
-
Berat: ±0.33 kg
Fitur Produk:
- Dukungan untuk motor 1 fasa dan 3 fasa
- Kompatibel dengan sistem DOL (Direct On Line)
- Kontak bantu NO + NC dengan sertifikasi mirror & mechanically linked
-
Daya tahan tinggi: 1.65 juta siklus listrik (AC / 3), 15 juta siklus mekanik
- Operasi hingga 3600 siklus/jam
-
Desain ringkas untuk efisiensi ruang di panel kontrol
-

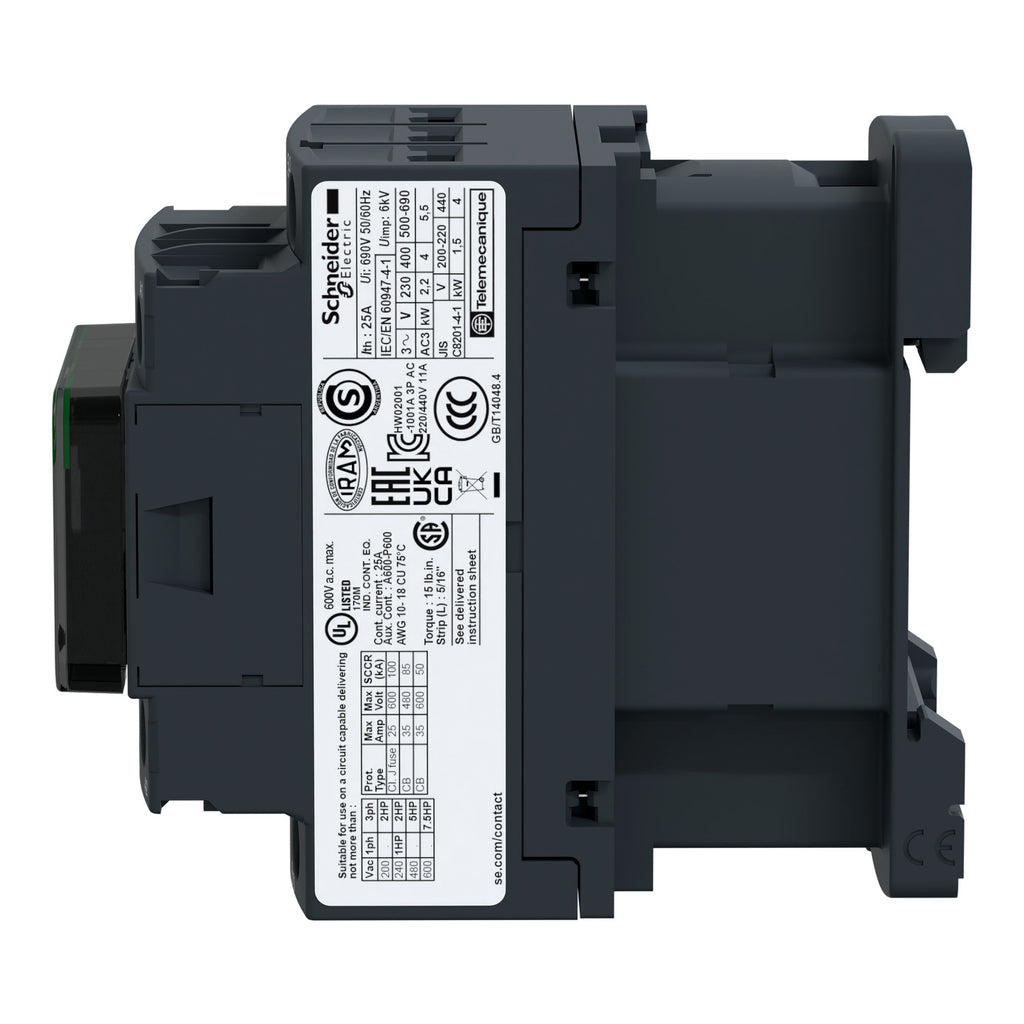

Tersertifikasi: IEC, UL, CSA, CCC, EAC, Marine
-
Ramah lingkungan: Green Premium, RoHS & REACH compliant
Aplikasi:
- Panel kontrol motor industri
- Sistem HVAC dan pompa air
- Otomatisasi mesin produksi
- Panel distribusi tenaga listrik
- Sistem kontrol start/stop motor
