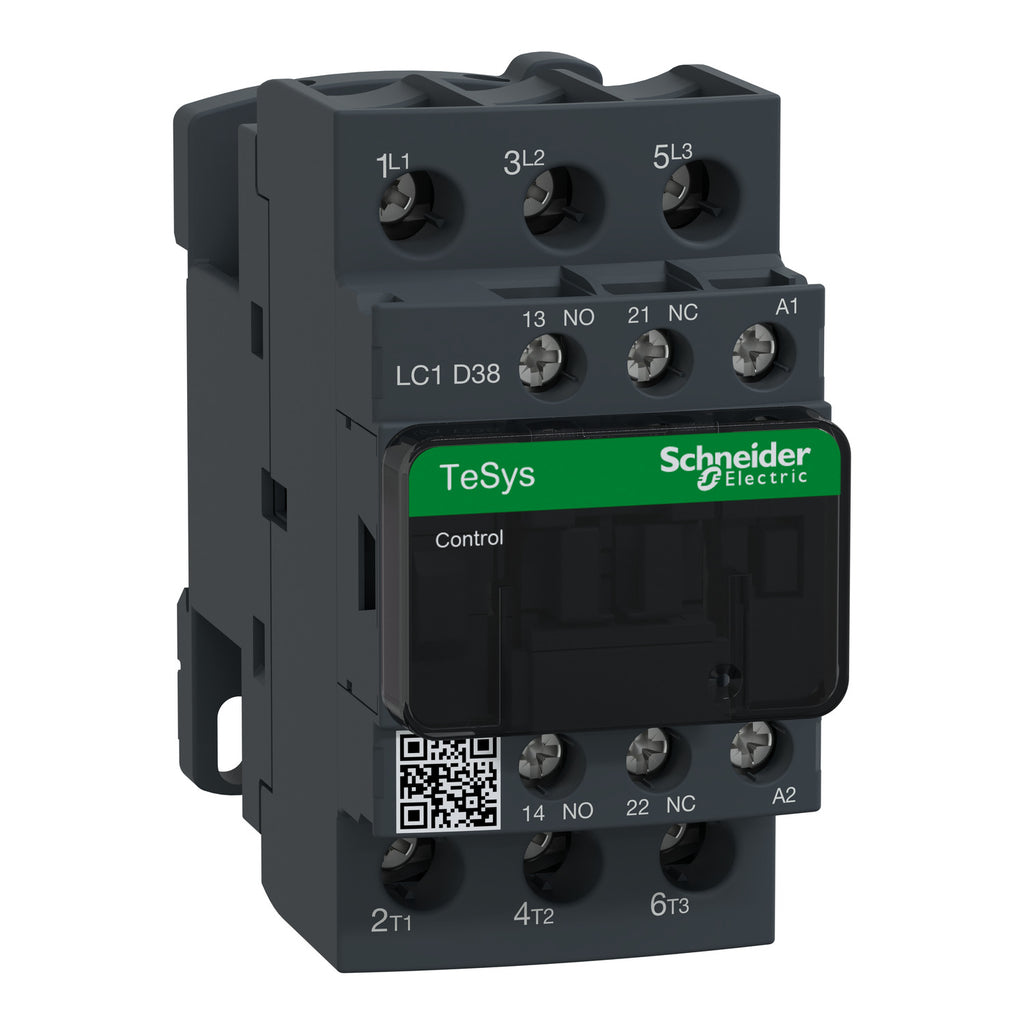

Schneider LC1D38 (varian: LC1D38M7, LC1D38Q7, LC1D38BD, LC1D38BNE, LC1D38F7, LC1D38E7, LC1D38P7, LC1D38D7, LC1D38EHE, LC1D38N7, LC1D38KUE, LC1D38G7, LC1D38U7, LC1D38EL) adalah kontaktor elektromagnetik 3 kutub dari seri TeSys Deca, dirancang untuk pengendalian motor listrik hingga 18.5kW (AC / 3 / 400V). Dilengkapi dengan 1 kontak bantu NO + 1 NC (tersedia mirror contact & mechanically linked), kontaktor ini cocok untuk sistem industri, pompa, HVAC, dan otomasi mesin. Desainnya yang kompak 45 mm memudahkan pemasangan di dalam panel kontrol.
Varian tegangan koil yang tersedia:
-
AC: 24VAC (LC1D38B7), 42VAC (LC1D38D7), 48VAC (LC1D38E7), 48–130VAC/DC (LC1D38EHE), 110VAC (LC1D38F7), 120VAC (LC1D38G7), 220VAC (LC1D38M7), 230VAC (LC1D38P7), 240VAC (LC1D38U7), 380VAC (LC1D38Q7), 415VAC (LC1D38N7)
-
DC: 24VDC (LC1D38BD, LC1D38EL), 100–250VAC/DC (LC1D38KUE)
-
Multi / range AC/DC: 24–60VAC/DC (LC1D38BNE)
Spesifikasi Teknis Umum:
-
Merk: Schneider Electric
-
Seri: TeSys Deca
-
Tipe: LC1D38
-
Kontak Utama: 3 NO
-
Kontak Bantuan: 1 NO + 1 NC
-
Tegangan Koil: AC/DC (tergantung varian)
-
Daya Motor (AC / 3 / 400V): hingga 18.5 kW
-
Arus Nominal: 38A (AC / 3), 50A (AC / 1)
-
Frekuensi Operasi: 50/60 Hz
-
Standar Proteksi: IEC 60947 / 4 / 1
-

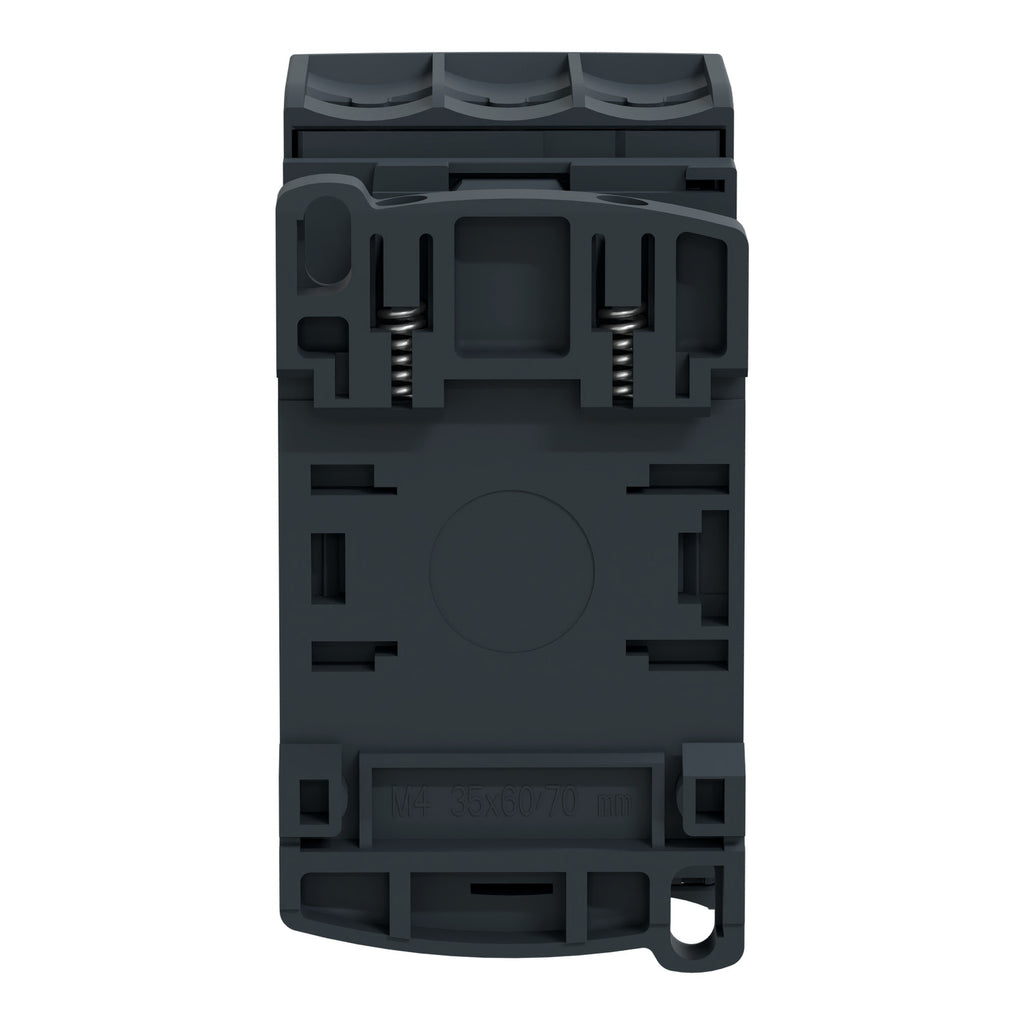

Pemasangan: DIN rail / sekrup
-
Tipe Terminal: Screw clamp
-
Suhu Operasional: / 40°C hingga +60°C (tanpa derating)
-
Dimensi (HxWxD): 85 x 45 x 92 mm
-
Berat: ±0.38 kg
Fitur Produk:
- Mendukung pengendalian motor 1 fasa dan 3 fasa
- Ideal untuk sistem DOL (Direct On Line)
- Daya tahan tinggi: 1.4 juta siklus listrik (AC / 3), 15 juta siklus mekanik
- Beroperasi hingga 3600 siklus per jam
- Tersedia koil multi / range AC/DC untuk fleksibilitas pemasangan
-
Mirror contact & mechanically linked contact untuk aplikasi safety
- Tersertifikasi IEC, UL, CSA, CCC, EAC, Marine
-
Green Premium: ramah lingkungan (RoHS & REACH compliant)
Aplikasi:
- Panel kontrol motor industri
- Sistem HVAC, kompresor, dan pompa besar
- Otomatisasi mesin dan conveyor
- Sistem distribusi daya dan pengendalian beban
- Aplikasi start/stop motor dengan beban berat
