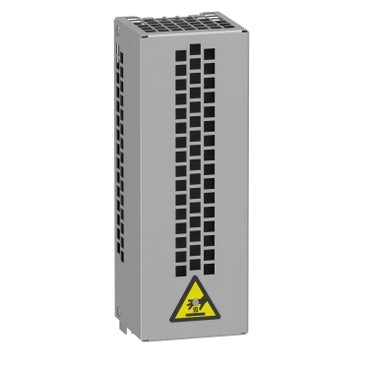

Braking Resistor adalah komponen penting yang digunakan untuk menghilangkan energi yang dihasilkan oleh motor selama proses perlambatan (deceleration) atau pengereman. Resistor ini mengubah energi kinetik dari motor yang berputar menjadi panas, yang mencegah bus DC drive VSD dari tegangan berlebih (overvoltage).
Resistor ini dirancang khusus untuk digunakan dengan variable speed drive Altivar Process ATV930 pada rentang daya motor paling rendah (0.37 kW hingga 1.5 kW), yang merujuk pada unit ATV930U07N4 hingga ATV930U15N4.
Fitur dan Spesifikasi Utama
-
- Fungsi: Digunakan untuk pengereman dinamis (Dynamic Braking) pada VSD, memastikan deselerasi yang terkontrol dan cepat.
-
- Kompatibilitas Drive: Ditujukan untuk drive ATV930U07N4 dan ATV930U15N4 dari rangkaian Altivar Process ATV930 (varian dengan Braking Unit terintegrasi).
Data Teknis Resistor (VW3A7730)
| Untuk Referensi Drive |
Nilai Ohm |
Daya (kW) |
Referensi |
| ATV930U07N4...U15N4 |
100 |
0.1 |
VW3A7730 |
Catatan: Resistor pengereman ini digunakan pada drive ATV930 yang telah memiliki braking unit (chopper) internal (seri ...N4, bukan ...N4C), karena fungsinya adalah mengubah kelebihan energi dari bus DC menjadi panas melalui resistor eksternal.
