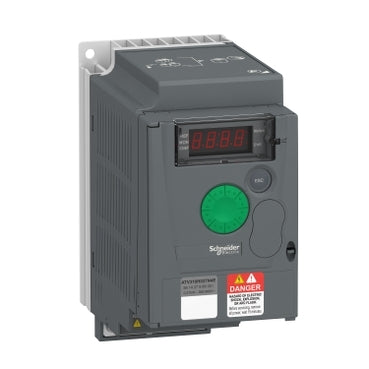

Easy Altivar 310 (ATV310) adalah *frequency inverter* yang ringkas, kokoh, dan mudah dipasang (*plug and play*). Dirancang khusus untuk motor asinkron 3-fasa, drive ini sangat cocok untuk **aplikasi mesin industri sederhana** (*Simple Machine*).
Drive ini menawarkan keandalan dan fungsionalitas yang diperlukan untuk berbagai aplikasi umum, termasuk mesin tekstil, perkakas mesin, mesin pengolah kayu, penanganan material, pengemasan, dan mesin cetak.
Fitur dan Keunggulan Utama
-
Desain Ringkas dan Robust: Ukuran yang ringkas (Lebar 72mm, Tinggi 143mm, Kedalaman 130mm, Berat 0.8 kg) memudahkan instalasi.
-
Kemudahan Penggunaan: Pemasangan berdasarkan prinsip *plug and play* dan dilengkapi dengan tampilan LED 4-digit yang cerah untuk memudahkan pembacaan parameter kunci.
-
Fungsi Terintegrasi: Mencakup fungsi yang sesuai untuk aplikasi mesin umum.
-
Perlindungan Instalasi: Memiliki deteksi *underload* dan *overload* terintegrasi untuk melindungi instalasi Anda.
-
Koneksi Komunikasi: Dilengkapi dengan protokol komunikasi **Modbus** melalui antarmuka fisik 2-wire RS 485 (konektor RJ45 di muka depan).
Spesifikasi Teknis (Rujukan: Varian 0.37 kW)
-
Tegangan Suplai (Us): 380...460 V AC (-15% hingga +10%).
-
Daya Motor Nominal: 0.37 kW / 0.5 hp (untuk Heavy Duty).
-
Arus Keluaran Kontinu: 1.5 A (Heavy Duty).
-
Arus Transient Maksimum: 2.3 A (selama 60 detik).
-
Filter EMC: Tanpa filter EMC.
-
Kelas Proteksi (IP): IP20 (tanpa plat penutup di bagian atas) / IP4X (atas).
-
Pengereman: Pengereman ke posisi diam (*Braking to standstill*) dengan injeksi DC (<30 detik). Torsi pengereman hingga 70% dari torsi motor nominal tanpa resistor pengereman.
Daftar Varian Produk (Easy Altivar ATV310, Suplai 3 Phasa 380–460 VAC)
| Motor Power (1) (kW) |
Arus Input pada Teg. Maksimum (A) (2)
|
Arus Kontinue Maksimum (A) (1)
|
Arus Transient Maksimum (A) (3)
|
Referensi |
| 0.37 |
1,8 |
1.5 |
1.5 |
ATV310H037N4E |
| 0.75 |
3,1 |
2.3 |
2.3 |
ATV310H075N4E |
| 1.5 |
5,4 |
4.1 |
4.1 |
ATV310HU15N4E |
| 2.2 |
7,2 |
5.5 |
5.5 |
ATV310HU22N4E |
| 3 |
9,2 |
7.1 |
7.1 |
ATV310HU30N4E |
| 4 |
11,4 |
9.5 |
9.5 |
ATV310HU40N4E |
| 5.5 |
14,3 |
12,6 |
12,6 |
ATV310HU55N4E |
| 7.5 |
22,4 |
17 |
17 |
ATV310HU75N4E |
| 11 |
30,4 |
24 |
24 |
ATV310HD11N4E |
Catatan: (1) Rating pada nameplate motor / Arus Kontinue Maksimum. (2) Arus Input pada Teg. Maksimum. (3) Arus Transient Maksimum.
