Power supply DIN rail · Mean Well TDR-480

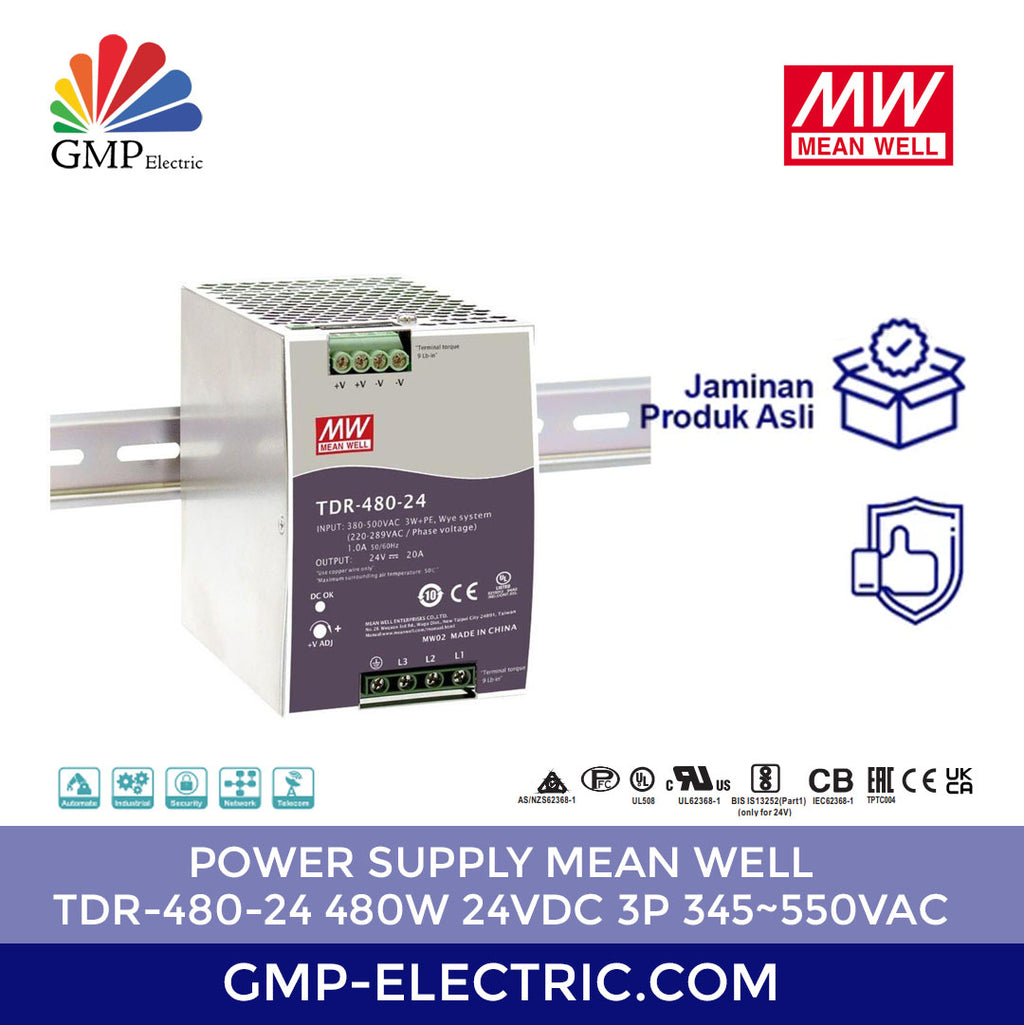

Mean Well TDR-480-24 adalah power supply switching (SMPS) untuk rel DIN dengan output 24V 20A (480 W) dan tegangan input 3 fasa 340~550VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -30~+70°C.
Dimensi
85,5 × 125,2 × 128,5 mm
Keunggulan seri TDR-480
- Input 3 fasa 340~550VAC rentang lebar (bisa dioperasikan 2 fasa)
- Lebar hanya 85,5 mm
- Active PFC terintegrasi, sesuai EN 61000-3-2
- Efisiensi tinggi hingga 93% dengan disipasi daya rendah
- Rangkaian pembatas arus konstan terintegrasi
- Proteksi hubung singkat, beban lebih, tegangan lebih dan suhu lebih
- Pendinginan konveksi tanpa kipas, pasang di rel DIN TS-35/7.5 atau 15
- Tersertifikasi UL 508, imunitas industri EN 61000-6-2
- Kontak relay DC OK (opsional)
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
20A |
| Daya rated |
480W |
| Ripple & noise (maks.) |
150mVp-p |
| Rentang setel tegangan |
24~28V |
| Input |
|---|
| Tegangan input AC |
3 fasa 340~550VAC (bisa 2 fasa) |
| Tegangan input DC |
480~780VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
92,5% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih (105~130%), Tegangan lebih, Suhu lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-30~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
85,5 × 125,2 × 128,5 mm |
| Berat |
1,51 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL508, UL 62368-1, IEC62368-1, AS/NZS 62368.1, EAC TP TC 004, BIS IS13252 (24V) |
| Merek / model |
Mean Well TDR-480-24 |
Aplikasi (saran pabrikan)
- Sistem kontrol industri
- Peralatan fabrikasi semikonduktor
- Otomasi pabrik
- Peralatan elektromekanis
Pertanyaan umum
Berapa arus maksimal Mean Well TDR-480-24?
Arus output rated TDR-480-24 adalah 20A pada 24V, dengan daya rated 480W.
Apakah tegangan output TDR-480-24 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 24~28V.
Berapa tegangan input TDR-480-24?
TDR-480-24 menerima input 3 fasa 340~550VAC (bisa 2 fasa) atau 480~780VDC.
Berapa ukuran dan berat TDR-480-24?
Menurut datasheet Mean Well, ukurannya 85,5 × 125,2 × 128,5 mm dan beratnya sekitar 1,51 kg.
Catatan: Data dari datasheet resmi Mean Well TDR-480 (revisi 2024-11-22). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: TDR48024, Meanwell TDR-480-24, power supply 24V 480W, SMPS 24V 20A, power supply DIN rail 24V
