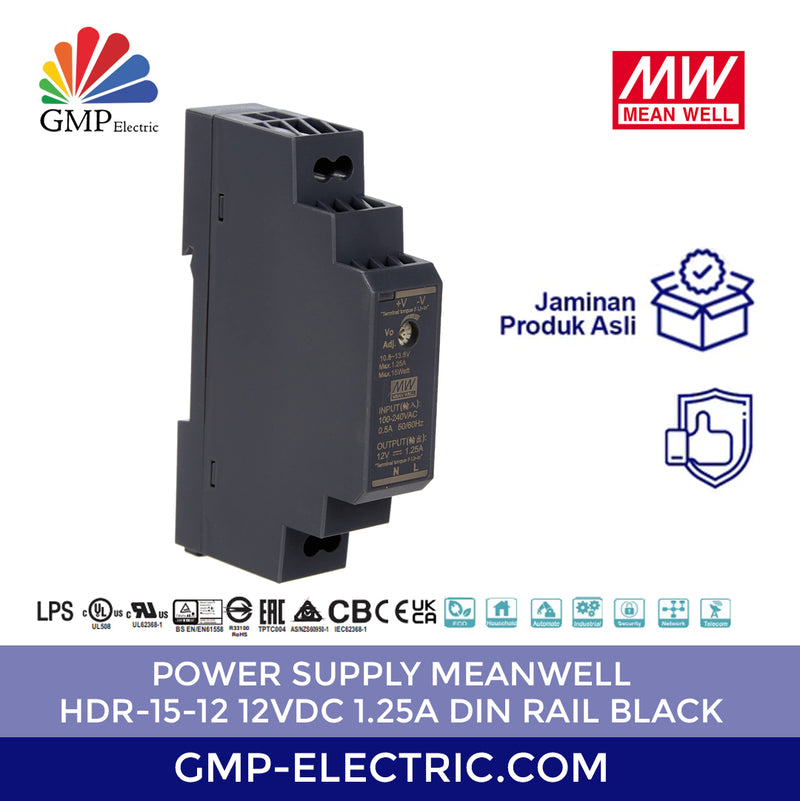

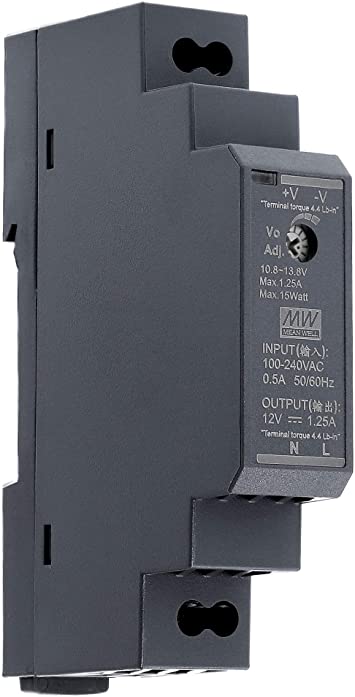

Power supply DIN rail · Mean Well HDR-15
Mean Well HDR-15-12 adalah power supply switching (SMPS) untuk rel DIN dengan output 12V 1,25A (15 W) dan tegangan input 85~264VAC. Pendinginan konveksi tanpa kipas. Dipasang pada rel DIN TS-35. Suhu kerja -30~+70°C.
Dimensi
17,5 × 90 × 54,5 mm
Keunggulan seri HDR-15
- Desain ultra ramping, lebar hanya 17,5 mm (1SU)
- Input universal 85~264VAC (bisa beroperasi hingga 277VAC)
- Konsumsi daya tanpa beban di bawah 0,3W
- Isolasi Class II (tanpa terminal ground)
- Lolos LPS (Limited Power Source)
- Tegangan output DC bisa disetel
- Proteksi hubung singkat, beban lebih dan tegangan lebih
- Pendinginan konveksi tanpa kipas, suhu kerja -30~+70°C
- Pasang di rel DIN TS-35/7.5 atau 15, indikator LED
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
12V |
| Arus rated |
1,25A |
| Daya rated |
15W |
| Ripple & noise (maks.) |
120mVp-p |
| Rentang setel tegangan |
10,8~13,8V |
| Input |
|---|
| Tegangan input AC |
85~264VAC (beroperasi hingga 277VAC) |
| Tegangan input DC |
120~370VDC (beroperasi hingga 390VDC) |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
85% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Beban lebih (110~145%), Tegangan lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-30~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
17,5 × 90 × 54,5 mm |
| Berat |
0,074 kg |
| Pemasangan |
Rel DIN TS-35/7.5 atau TS-35/15 |
| Standar keselamatan |
UL 62368-1, UL 508, TUV EN 61558-2-16 / EN 61558-1, IEC 62368-1, EAC TP TC 004, BSMI |
| Merek / model |
Mean Well HDR-15-12 |
Aplikasi (saran pabrikan)
- Sistem kontrol rumah tangga
- Otomasi gedung
- Sistem kontrol industri
- Otomasi pabrik
- Peralatan elektromekanis
Pertanyaan umum
Berapa arus maksimal Mean Well HDR-15-12?
Arus output rated HDR-15-12 adalah 1,25A pada 12V, dengan daya rated 15W.
Apakah tegangan output HDR-15-12 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 10,8~13,8V.
Berapa tegangan input HDR-15-12?
HDR-15-12 menerima input 85~264VAC (beroperasi hingga 277VAC) atau 120~370VDC.
Berapa ukuran dan berat HDR-15-12?
Menurut datasheet Mean Well, ukurannya 17,5 × 90 × 54,5 mm dan beratnya sekitar 0,074 kg.
Catatan: Data dari datasheet resmi Mean Well HDR-15 (revisi 2024-10-30). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: HDR1512, Meanwell HDR-15-12, power supply 12V 15W, SMPS 12V 1,25A, power supply DIN rail 12V
