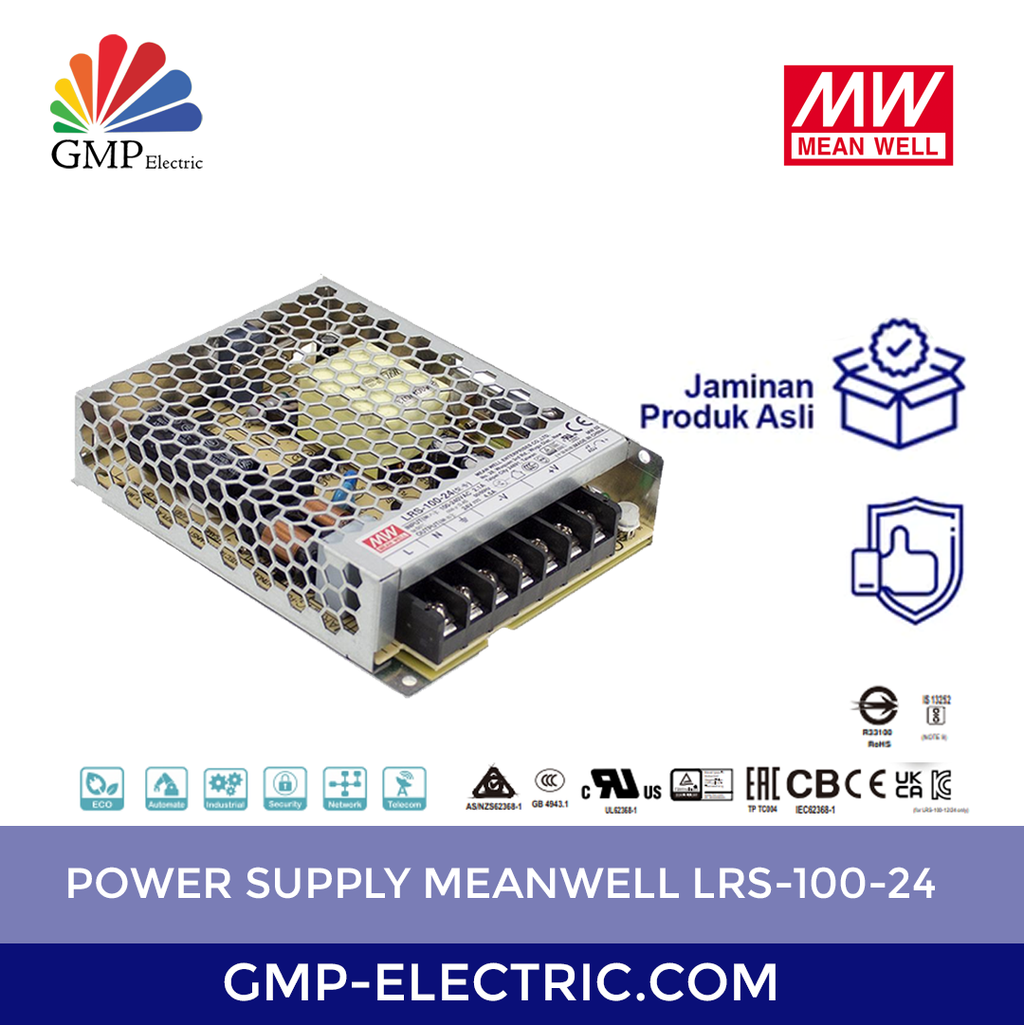

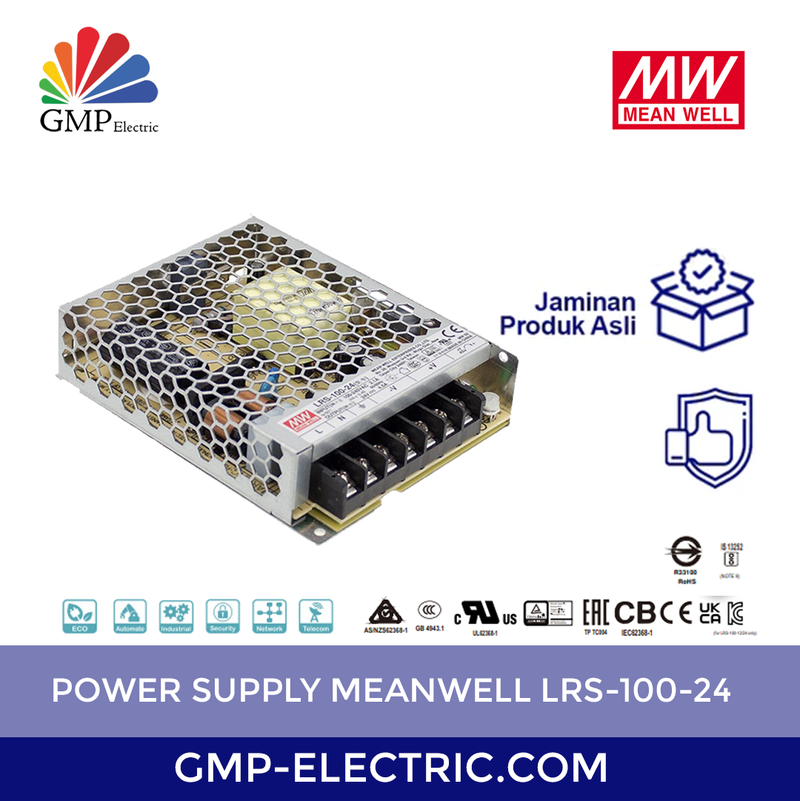

Power supply enclosed · Mean Well LRS-100
Mean Well LRS-100-24 adalah power supply switching (SMPS) tipe enclosed dengan output 24V 4,5A (108 W) dan tegangan input 85~264VAC. Pendinginan konveksi tanpa kipas. Suhu kerja -30~+70°C.
Keunggulan seri LRS-100
- Bodi ringkas berprofil rendah 1U (tinggi 30 mm)
- Input AC universal 85~264VAC (full range)
- Tahan lonjakan input 300VAC selama 5 detik
- Konsumsi daya tanpa beban sangat rendah, di bawah 0,3W
- Suhu kerja tinggi hingga 70°C, pendinginan konveksi tanpa kipas
- Proteksi hubung singkat, beban lebih dan tegangan lebih
- Memenuhi IEC/EN 60335-1 (PD3) dan IEC/EN 61558-1, -2-16 untuk peralatan rumah tangga
- Bisa dipakai hingga ketinggian 5.000 m dan lolos uji getaran 5G
- Over voltage category III, uji burn-in 100% beban penuh
- Indikator LED
Spesifikasi teknis
| Output |
|---|
| Tegangan output |
24V |
| Arus rated |
4,5A |
| Daya rated |
108W |
| Ripple & noise (maks.) |
150mVp-p |
| Rentang setel tegangan |
21,6~28,8V |
| Input |
|---|
| Tegangan input AC |
85~264VAC |
| Tegangan input DC |
120~373VDC |
| Frekuensi |
47~63Hz |
| Efisiensi (tipikal) |
90% |
| Proteksi & lingkungan |
|---|
| Proteksi |
Hubung singkat, Beban lebih (110~150%), Tegangan lebih |
| Pendinginan |
Konveksi udara bebas (tanpa kipas) |
| Suhu kerja |
-30~+70°C (lihat kurva derating) |
| Fisik & standar |
|---|
| Dimensi (P × L × T) |
129 × 97 × 30 mm |
| Berat |
0,33 kg |
| Standar keselamatan |
UL 62368-1, TUV EN 62368-1, IEC 62368-1 (12/24V), GB 4943.1, EN 61558-1/-2-16, EN 60335-1 |
| Merek / model |
Mean Well LRS-100-24 |
Aplikasi (saran pabrikan)
- Mesin otomasi industri
- Sistem kontrol industri
- Peralatan mekanikal dan elektrikal
- Instrumen dan peralatan elektronik
- Peralatan rumah tangga
Pertanyaan umum
Berapa arus maksimal Mean Well LRS-100-24?
Arus output rated LRS-100-24 adalah 4,5A pada 24V, dengan daya rated 108W.
Apakah tegangan output LRS-100-24 bisa disetel?
Bisa, lewat potensiometer pada unit, dalam rentang 21,6~28,8V.
Berapa tegangan input LRS-100-24?
LRS-100-24 menerima input 85~264VAC atau 120~373VDC.
Berapa ukuran dan berat LRS-100-24?
Menurut datasheet Mean Well, ukurannya 129 × 97 × 30 mm dan beratnya sekitar 0,33 kg.
Catatan: Data dari datasheet resmi Mean Well LRS-100 (revisi 2025-04-07). Arus dan daya berlaku pada tegangan output nominal; pada suhu tinggi berlaku kurva derating di datasheet.
Juga dikenal sebagai: LRS10024, Meanwell LRS-100-24, power supply 24V 108W, SMPS 24V 4,5A, trafo switching 24V
